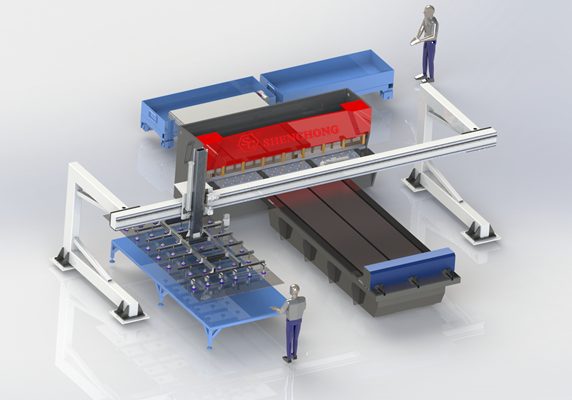

Автоматическая система загрузки и разгрузки интегрирован с различными типами оборудования, такими как станок лазерной резки, ножницы, штамповочный станок с ЧПУ, для осуществления автоматического загрузки и разгрузки листа, разделения готового материала и отходов. Подходит для высокоскоростного беслюдного производства.
Свяжитесь с намиРоботы для загрузки и разгрузки листового металла в продаже
Существует 3 типа систем автоматической подгрузки и разгрузки для резки/штамповки металла:
Станок для лазерной резки SHENCHONG со системой загрузки и разгрузки обспечивает автоматическое разделение готовой продукции и отходов в обработке металлического листа, а также снижение интенсивности труда и обеспечение безопасности на производстве.
-Полностью автоматизированный, беслюдная опреация в шагах загрузки и разгрузки, может работать в режиме 7*24, что делает лазерную резку или поворотный штамповочный станок более эффективными.
-Система загрузки и разгрузки станков лазерной резки и поворотного штамповочного станка позволяет автоматически отделять готовые заготовки от обрезков листового металла, снижая трудоемкость и обеспечивая безопасность производства.

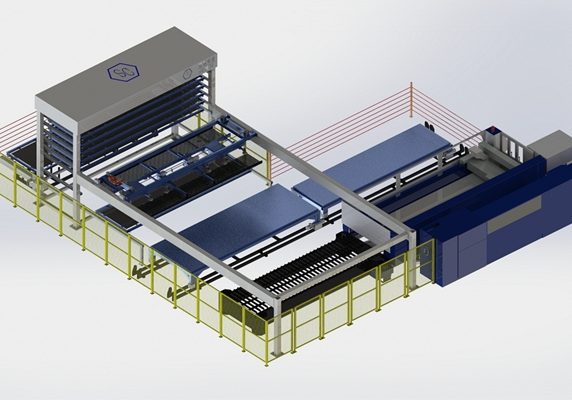

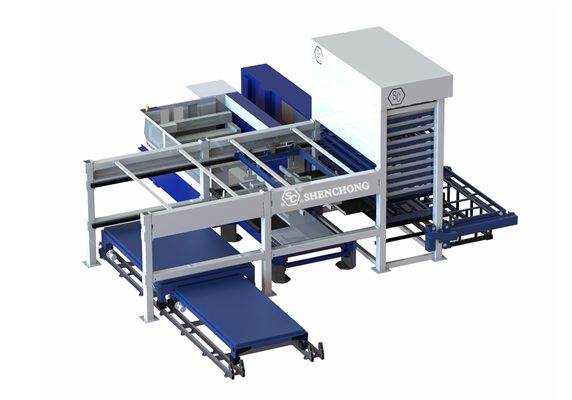

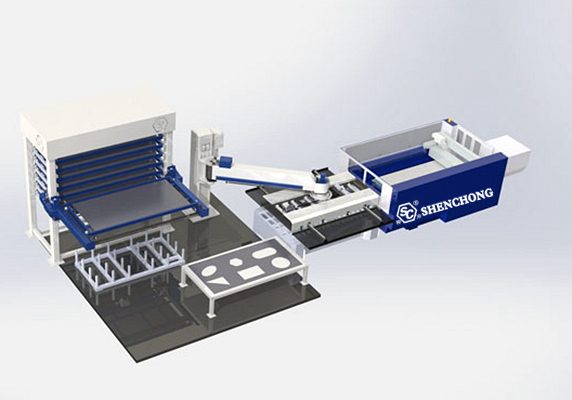

-Автоматическая система загрузки и разгрузки лазерной резки соединена с автоматизированной системой хранения, автоматически выгружает листы из накопительной башни, автоматически загружает листы на станок лазерной резки, автоматически отделяет готовые заготовки от обрезок и, в конце концов, складирует готовые изделия, чтобы снова ввести их в накопительную башню.
-Интеллектуальный трехмерный магазин для листового металла+автоматическая система загрузки и разгрузки лазерной резки+станок лазерной резки (с платформой для загрузки и разгрузки)+автоматическая роботизированная гибочный станок последовательно, может быть построена беслюдная производственная линия для изгиба листового металла.
-Автоматическая система загрузки и разгрузки листового металла, подача листового материала с помощью вакуумной присоски и вывоз вырезанного листа вилочным погрузчиком позволяют осуществить стыковку с производственной системой, чтобы выполнить производственный план и управление производством.
-Оборудованы двухярусными сортировочными столами с грузоподъемностью до 5 т вырезанных деталей; Сортировочный стол может быть перенесен в сортировочную зону для удобства ручной централизованной сортировки. Система загрузки и разгрузки листового металла Shenchong оснащена 2 или более сортировочными столами, чтобы исключить потерю времени.
-Автоматическая система загрузки и разгрузки листового металла SC оснащена защитными ограждениями и различными блокировочными выключателями, обеспечивающими безопасное использование станки. При выходе из строя одного из станков лазерной резки автоматическая система загрузки и разгрузки может управлять загрузкой и разгрузкой не вышедшего из строя станка лазерной резки, что обеспечивает безопасность обслуживающего персонала, находящегося в зоне ручной работы.
-После запуска системы станок лазерной резки осуществляет ряд цикличных действий, таких как обмен рабочего стола, обнаружения краев, резка и т. д., что обеспечивает автоматизированную работу станка. Режим работы может быть выбран автоматический режим, который позволяет осуществлять автоматическую циклическую резку, или ручной режим, который позволяет завершить только один цикл резки.
-Точное и эффективное позиционирование при загрузке и разгрузке

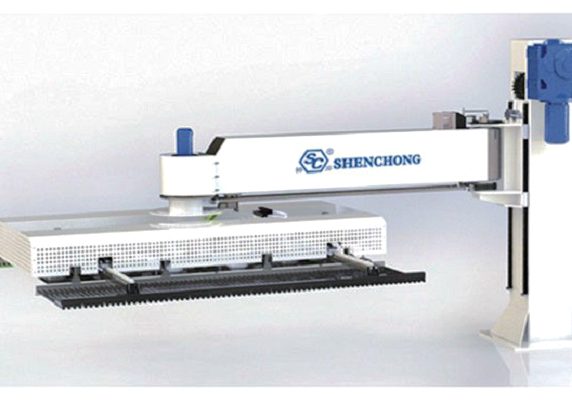

-Держатель присосок изготовлены из прямоугольных труб в сборе и формовке.
-Прочная конструкция, эстетическая внешность.

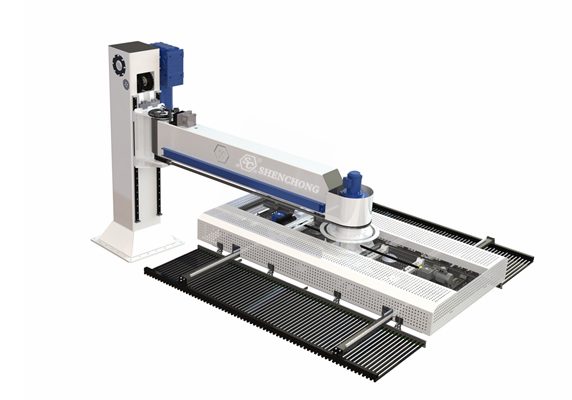

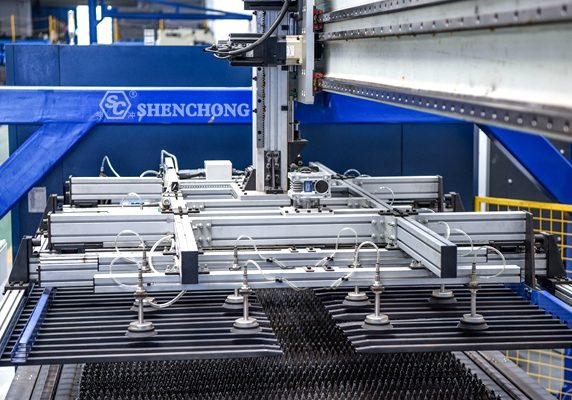

-Загрузка листового материала осуществляется специальными присосками. В то же время держатель присоски имеет функцию встряхивания и разделения листов.
-Не выбрасывать предметы даже при случайном прекращении электроснабжения или сжатого воздуха, обеспечивая безопасность и стабильность эксплуатации оборудования.
-Управление с помощью Siemens PLC, сенсорного экрана Willen
-Интерфейс складирования, вывода со склада, загрузки, разгрузки листового материала, статистика записей о входе/выходе, статистика запасов, предупреждение о запасах, предупреждение о неисправностях и так далее.
-Многоязычный интерфейс, простой и удобный в эксплуатации.
-Простой в управлении, легко овладеваемый.
-Резервировать запас 10% контрольного кабеля.
Конфигурация: применение нового вакуумного генератора и других комплектующих установок
Энергосбережение: расход воздуха составляет 20% от обычной вакуумной системы.
Безопасность: В течение 30 минут после случайного прекращения подачи сжатого воздуха присохший лист не упадет, что даст рабочим достаточно времени, чтобы устранить проблемы.
| Model | 17SXL150 | 17SXL300 | 17SXL500 |
| Rated load without material separation | 250kg | 400kg | 600kg |
| Rated load with material separation | 150kg | 300kg | 500kg |
| Max. size of workpiece when loading | 3000×1500mm | 3000×1500mm | 3000×1500mm |
| Max. Thickness of workpiece when loading | 4-7mm | 8-14mm | 14-20mm |
| External size | 5800×1850X2700 | 6000×2000X2900 | 6000×2000X3000 |
| Total weight | 1700kg | 3500kg | 4000kg |
| Swing arm turning radius | 2150mm | 3150mm | 3150mm |
| Angle of rotation | 0°-180° | ||
| Mini. size of workpiece when loading | 1000×1000mm | ||
| Mini. workpiece size when splitting | 150x150x4mm | 150x150x8mm | 150x150x14mm |
| Motor power for lifting | 3KW | 4KW | 5.5KW |
| Electric motor for turning | 0.55KW | 0.55KW | 0.75KW |
Автоматическая система загрузки и разгрузки (автоматическое устройство загрузки и разгрузки) интегрирована с оборудованием для обработки листового металла с ЧПУ, таким как станок лазерной резки, ножницы, штамповки и другие, для осуществления автоматического загрузки и разгрузки металлических листов, автоматического разделения готового материала и отходов, чтобы обеспечить более экономичное и безопасное производство.
