Гильотинные ножницы с ЧПУ

QC11K Высокоточные гидравлические ножницы с ЧПУ Цена на продажу от производителя гильотинных ножниц для листового металла. Получите лучшее предложение на гильотинные ножницы от завода по резке с ЧПУ сегодня!

 Свяжитесь с нами

Описание продукции

Толщина резки: 4-40 мм

Длина резки: 2000-6000 мм

Мы можем поставить продукты по заказу. Вы можете просмотреть наши ножницы подачи и ножницы NC для сведения.

Листовые ножницы с ЧПУ обеспечивают высокую прочность, высокую производительность, высокую точность и безопасность, помогут вам увеличить прибыли. Высокоточные ножницы с ЧПУ используют новейшую компьютерную систему управления, имеют компактную структуру и полные функции.

Листовые ножницы с ЧПУ

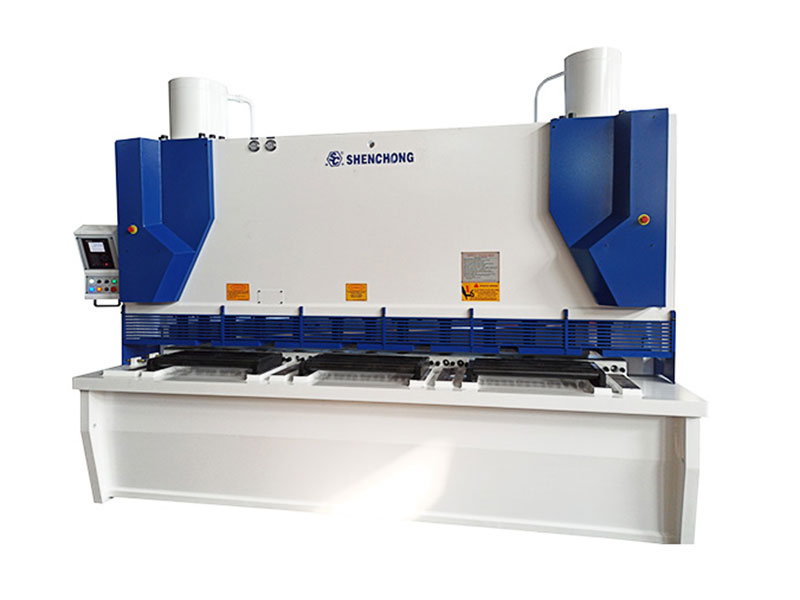

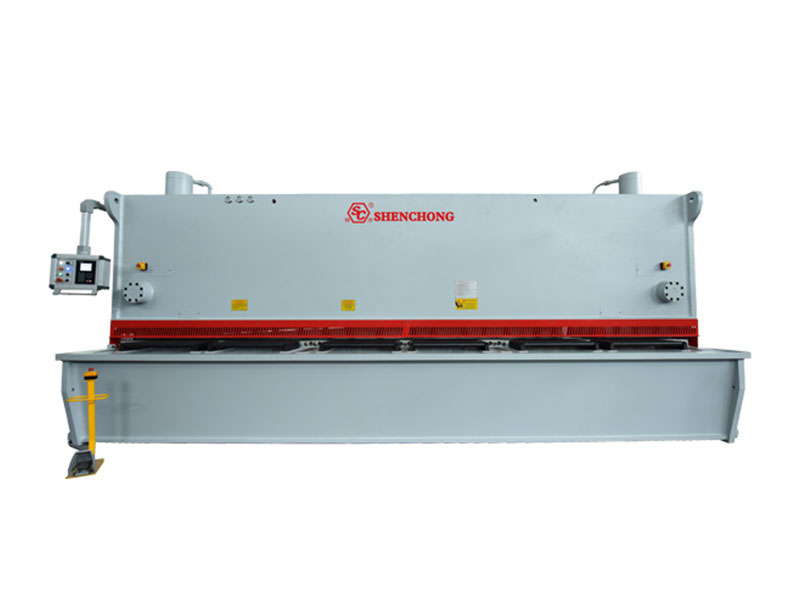

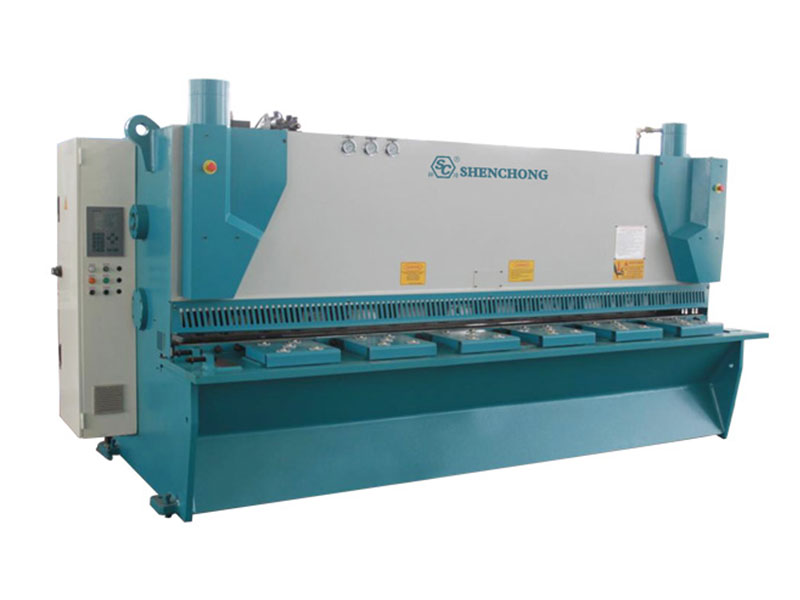

Высокоточные листовые ножницы с ЧПУ QC11K





Высокоточные ножницы с ЧПУ используют систему ЧПУ, аккумулятор возвращается плавно и быстро. Прямолинейность шиберных ножниц с ЧПУ регулируется в пределах ±0, 03 мм/м. Отрезанный лист может быть использован для лазерной сварки. Гидравлические ножницы с ЧПУ контролируют длину, ширину, толщину и угол разрезаемого листа металла с помощью системы ЧПУ..

Плюсы гидравлических ножниц с ЧПУ

-Контроллер системы ЧПУ контролирует угол резки и ход сдвига с помощью обратной связи с линейным кодером.

-Компьютерная система хранит список углов сдвига и зазоров лезвия, соответствующих материалу, что позволяет контролировать регулировку зазоров лезвия и повышать точность резки.



Детали высокоточных ножниц с ЧПУ

-Точность линейности сдвига: ±0, 03 мм

-Скорость заднего упора: 300 мм/с

-Точность повторного позиционирования заднего упора: ± 0, 02 мм

-Точность повторного позиционирования заднего упора: ± 0, 05 мм

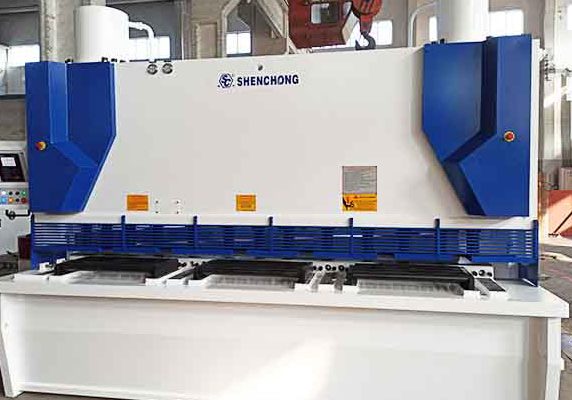

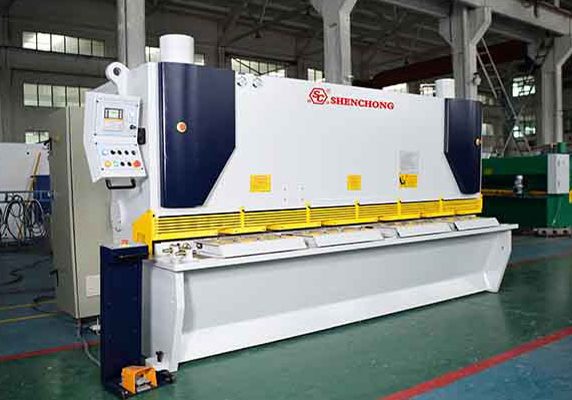

Детали гильотинных ножниц с ЧПУ

-Высокоточные стеновые панели рамы электросварочного аппарата

-Система управления CNC

-Автоматическая регулировка угла сдвига

-Регулировка заднего упора приводится в действие бесщеточным двигателем по технологии CANopen, который вместе с задним упором собирается непосредственно на боковой раме станки, обеспечивая быстрое перемещение и максимальную точность

-Устройство защиты от скручивания

-Уголок миллиметровой шкалы

-Система освещения зоны резки

-Встроенный зубчатый насос, отличающийся бесшумой работой и надежностью

-Специальная гидравлическая система

-Электрошкаф с высококачественными компонентами

-Системы пуска и остановки

-Ползуны поддерживают направляющую качения без люфта в шести точках, что повышает точность сдвига



Листовые ножницы с ЧПУ

Опциональные запчасти:

-Заднее разгрузочное устройство

-Пневматические поставки

-Устройство обратного скручивания

-Лазерная защита

Листовые ножницы с ЧПУ

| Система управления Система управления листовых ножниц с ЧПУ

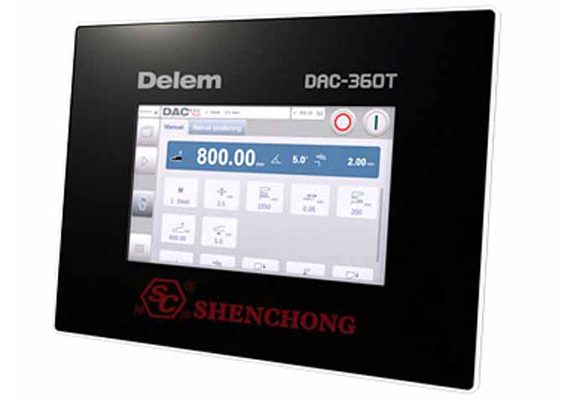

DAC 360 Система управления Система управления листовых ножниц с ЧПУ

DAC-360T подходит для многофункциональных решений управления сдвигом, которые обеспечивают широкий спектр функций. Он обеспечивает удобное для пользователя и универсальное решение сенсорного управления для ножниц. Управление задним калибром поддерживает сервоуправление, 2-ступенчатое управление переменным током, а также управление инвертором. DAC-360T обеспечивает полный контроль зажима и сдвига.



ELGO P40 Система управления Система управления листовых ножниц с ЧПУ

ELGO P40-это система управления контроллером положения 1 или 2 оси для обработки листового металла. Он имеет одного-или двух-осевой вариант жидкокристаллического дисплея. Он обладает такими преимуществами, как простота управления, гид по многоязычному меню, возможность выбора аналогового выхода PID, справочный пуск, ручной и однопрограммный режимы.

-Жидкокристаллический дисплей высокой четкости

-Простота в эксплуатации и легкий ввод целевых значений: угол сдвига, зазор лезвия, ход сдвига и подсчет деталей. Целевые значения, текущие значения каждой оси и обрабатываемая деталь могут отображаться на экране. Эти входные кодеры работают в аналоговом режиме,

-Задняя панель может быть запрограммирована.

-Ручная доводка

-Однократная эксплуатация

-Программная память может управляться

-1000 шагов редактирования

-Вывод цифровой передачи

-ANAOUT

-Соответствующий перечень углов сдвига и зазор между лопастями и обрабатываемой деталью

Листовые ножницы с ЧПУ

| Параметры гильотинных ножниц

Модель Толщина листа (мм) Длина резания (мм) Глубина горловины (мм) Ход заднего упора (мм) Диапазон регулируемого угла резания Число резания в минуту Мощность главного двигателя (кВт) Размер станка (мм)
4×2000 4 2000 80 600 0.5°~2° 14 5.5 2600×1680×1750
4×2500 4 2500 80 600 0.5°~2° 14 5.5 3125×1750×1765
6×2500 6 2500 80 750 0.5°~1°30′ 14 7.5 3150×1840×1960
6×3200 6 3200 80 750 0.5°~1°30′ 12 7.5 3850×1840×1995
6×4000 6 4000 80 750 0.5°~1°30′ 10 7.5 4650×1840×2100
6×5000 6 5000 80 750 0.5°~1°30′ 8 7.5 5650×2050×2400
6×6000 6 6000 80 750 0.5°~1°30′ 8 7.5 6650×1980×2380
8×2500 8 2500 80 750 0.5°~2° 14 7.5 3135×1840×2075
8×3200 8 3200 80 750 0.5°~2° 12 7.5 3850×1990×2050
8×4000 8 4000 80 750 0.5°~2° 10 7.5 4650×1890×2075
8×5000 8 5000 80 750 0.5°~2° 7 15 5650×2050×2400
8×6000 8 6000 100 750 0.5°~2° 7 15 6805×2115×2715
10×2500 10 2500 100 750 0.5°~2°30′ 10 15 3195×1915×2205
10×3200 10 3200 100 750 0.5°~2°30′ 8 15 3895×1900×2235
10×4000 10 4000 100 750 0.5°~2°30′ 6 15 4695×1970×2450
10×5000 10 5000 100 750 0.5°~2°30′ 5 15 5700×2115×2715
10×6000 10 6000 100 750 0.5°~2°30′ 5 15 6905×2115×2800
12×2500 12 2500 100 750 0.5°~2°30′ 10 15 3195×2000×2210
12×3200 12 3200 100 750 0.5°~2°30′ 8 15 3895×1950×2240
12×4000 12 4000 100 750 0.5°~2°30′ 6 15 4710×1950×2485
12×5000 12 5000 100 750 0.5°~2°30′ 5 30 5750×2115×2800
12×6000 12 6000 100 750 0.5°~2°30′ 5 30 7150×2300×3100
16×2500 16 2500 100 750 0.5°~2°30′ 8 15 3215×1970×2340
16×3200 16 3200 100 750 0.5°~2°30′ 7 15 3915×1970×2455
16×4000 16 4000 100 750 0.5°~2°30′ 6 15 4715×2010×2590
16×5000 16 5000 100 750 0.5°~3° 5 22 6000×2300×3000
16×6000 16 6000 100 750 0.5°~3° 5 37 7250×2400×3100
20×2500 20 2500 100 750 0.5°~3° 6 22 3235×2020×2465
20×3200 20 3200 120 750 0.5°~3° 5 30 4150×2065×2755
20×4000 20 4000 120 750 0.5°~3° 4 30 4955×2125×2885
20×5000 20 5000 120 750 0.5°~3° 4 37 6000×2300×3050
20×6000 20 6000 120 750 0.5°~3° 5 37 7150×2450×3280
25×2500 25 2500 120 750 0.5°~3.5° 5 37 3465×2130×2710
25×3200 25 3200 120 750 0.5°~3.5° 5 37 4120×2200×3000
25×4000 25 4000 120 750 0.5°~3.5° 4 37 4950×2200×3150
30×2500 30 2500 120 750 0.5°~3.5° 4 37 3465×2170×2770
30×3200 30 3200 120 750 1°~3.5° 3 37 4200×2300×3200
40×2500 40 2500 80 750 1°~4° 4 37×2 3770×2550×3400
