Револьверный пробивной пресс с ЧПУ SC имеет цельную сварную конструкцию и закален для устранения напряжений. Высокая жесткость и большой тоннаж обеспечивают долговременную стабильность точности и продлевают срок службы. Усовершенствованная и надежная система штамповки может автоматически выбирать ход для материалов с пластинами разной толщины. Очень удобно обрабатывать по специальной технологии.
Свяжитесь с нами
Револьверно-пробивные машины серии SC SHENCHONG CNC SKC30 имеют цельную сварную конструкцию и закалены для устранения напряжений. Высокая жесткость и большой тоннаж обеспечивают долговременную стабильность точности и продлевают срок службы. Усовершенствованная и надежная система штамповки может автоматически выбирать ход материалов с пластинами разной толщины, а обработка по специальной технологии очень удобна.
Револьверно-пробивные прессы с ЧПУ серии SKC30 широко используются для обработки листов в электрических корпусах, электрических шкафах, инструментах, аппаратных средствах, текстильном оборудовании, отделке лифтов, морских кондиционерах и других отраслях промышленности.
- Усовершенствованная сервосистема с ЧПУ, оснащенная клапаном давления для точного контроля скорости, объема и давления потока масла.
- Чтобы контролировать расстояние перемещения RAM на обоих концах, высоту и глубину каждого пуансона можно запрограммировать с точностью до 0,1 мм.
- Уникальная конструкция машины снижает необходимость профилактического обслуживания.
- Серводвигатели перфораторов переменного тока можно запрограммировать для различных применений.
- Высокоскоростные приложения.
- Приложения с низким уровнем шума.

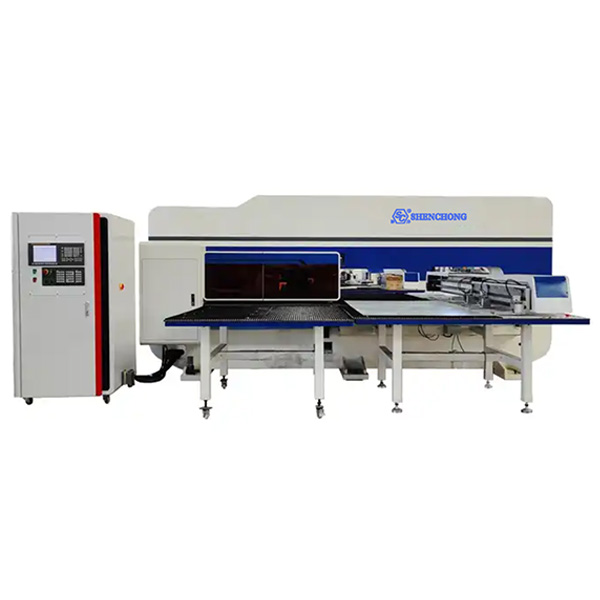

Гидравлический револьверный перфоратор с ЧПУ на продажу
- Гидравлическая система главной передачи немецкой компании Bosch Rexroth может автоматически выбирать ход для материалов различной толщины. Очень удобен для специальной обработки, такой как ставни, отверстия для извлечения из формы и т. д.
- С автоматической гидравлической защитой от перегрузки. Ход остается постоянным на протяжении всего технологического давления, что позволяет качеству штамповки достигать очень высокого уровня.
- Система управления использует систему ЧПУ Siemens.
- Поворотные столы, обрабатываемые парами, имеют длинную вставную конструкцию, обеспечивающую соосность верхней и нижней форм и продлевающую срок службы форм. Использование вставной конструкции продлевает срок службы проигрывателя.
- Пневматические компоненты, соответствующие международным стандартам, обеспечивают надежность всей работы машины.
- Для обеспечения точности вращения револьверного пуансона используются импортные шариковые винты большого размера и линейные направляющие.
- Смесительный стол со стальными шариковыми щетками не только снижает шум и вибрацию станка во время работы, но и защищает поверхность обрабатываемой плиты.
- Он имеет закрытый корпус, и вся машина прошла закалку, чтобы полностью исключить нагрузку.
- Функция автоматической защиты приспособления может выполнять перемещение перемещения только в пределах защитной зоны без штамповки, чтобы обеспечить непрерывность программных операций.
- Оснащен централизованным смазочным устройством. Смазочное масло может подаваться непосредственно к различным точкам смазки, что снижает трение при движении и продлевает срок службы станка.
- Распределение пресс-форм разделено на A, B, C и D в соответствии со структурой AMADA, что удобно для пользователей и экономит затраты на производство пресс-форм.
- Низкие требования к фундаменту и простота установки.
- Программное обеспечение: компания самостоятельно разрабатывает ST-V8.5, который может добавлять функции в соответствии с потребностями клиентов и предоставлять клиентам бесплатные пожизненные обновления. Никакого программирования не требуется, чертежи AutoCad автоматически преобразуются в обработчики. Он имеет собственную систему управления библиотекой пресс-форм. Стальная пластина автоматически возвращается в исходное положение. Он может реализовывать такие функции, как управление одним щелчком мыши, обработка точек останова, отображение подсчета деталей и отображение реального изображения при моделировании траектории обработки.

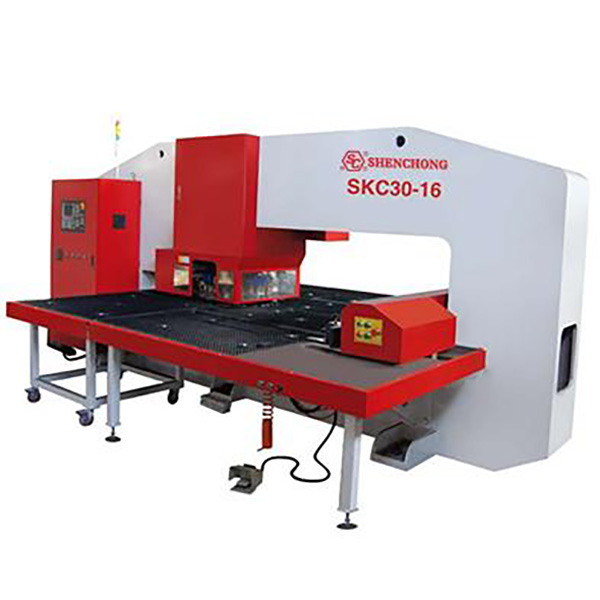

Механический револьверный пробивной пресс с ЧПУ на продажу
- Закрытый О-образный фюзеляж, сваренный стальными пластинами, обладает хорошей жесткостью и высокой устойчивостью.
Простая и легкая в освоении гуманизированная система управления. Простота в эксплуатации (импортированная специальная система штамповки, мощная функция).
- Автоматическое программирование CAD, распознает код преобразования Pro cam и реализует программирование на месте и фоновое программирование.
Уникальная отечественная функция предотвращения защемления позволяет обрабатывать листы без мертвых зон.
- Скорость штамповки можно регулировать для повышения гибкости оборудования.
- В системе передачи используются импортные высокоточные большие винты и линейные направляющие, обеспечивающие высокую точность и хорошую производительность.
- Основные пневматические и электрические компоненты изготовлены из стабильной импортной продукции, что делает работу станка более совершенной.
- Централизованное смазочное устройство снижает трение каждой пары неактивных пар и увеличивает срок службы машины.
- Револьверная головка изготовлена по японской технологии: тонкая револьверная головка, длинные направляющие и термообработка для устранения внутренних напряжений. Хорошая жесткость, стабильная точность и высокая ударопрочность.
- В пресс-форме используются передовые технологии обработки и термообработки, она имеет длительный срок службы, а модель является универсальной в мире.
- Высокопроизводительное полностью автоматическое плавающее приспособление, универсальный верстак с гибридной структурой с шариковой щеткой.
Револьверно-пробивной пресс SC с ЧПУ оснащен поворотным столом на 32 станции и двумя станциями автоматической индексации. Оснащен автоматической системой смазки и устройством контроля деформации пластин.
| Количество формовочных станций | A | B | C | D |
| Φ3-Φ12.7mm | Φ12.7 ≤Φ31.7mm | Φ31.7 ≤Φ50.8mm | Φ50.8 ≤Φ88.9mm | |
| 16 | 6 | 7 | 2 | 1 |
| 24 | 12 | 8 | 2(Роторная станция)+1 | 1 |
| 32 | 16 | 12 | 2(Роторная станция) | 2 |
| Модель | Механический револьверный пуансон с ЧПУ | Гидравлический револьверный пуансон с ЧПУ | Револьверный пуансон с ЧПУ с полным сервоприводом | ||||
| SKC30-16 | SKC30-24 | SKCX30-16 | SKYC30-24 | SKYC30-32 | SKSC30-32 | SKSC30-36 | |
| Номинальное давление (КН) | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Размер заготовки (мм) | 1250x2500 or 1250x4000 1500x2500 or 1500x4000 | 1250x2500 or 1250x4000 or 1250x5000 1500x2500 or 1500x4000 or 1500x5000 | 1250x2500 or 1250x4000 or 1250x5000 1500x2500 or 1500x4000 or 1500x5000 | ||||
| Количество рабочих станций | 16 | 24 | 24 | 24 | 32 | 32 | 36 |
| Максимальный диаметр штамповки (мм) | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| Роторная станция Максимальный диаметр штамповки (мм) | Φ50.8 | Φ50.8 | Φ50.8 | Φ50.8 | Φ50.8 | ||
| Количество осей управления | 3 | 3 | 4 | 4 | 4 | 5 | 5 |
| Точность | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| Частота удара (л.с./мин) | 160~250 | 160~250 | 160~250 | 0~600 | 0~600 | 0~500 | 0~500 |
| Скорость пуансона (м/мин) | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Максимальная толщина пластины (мм) | 6 | 6 | 6 | 5 | 5 | 5 | 5 |
| Давление воздуха (МПа) | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
