Станок для лазерной резки труб с ЧПУ – это станок для лазерной резки, специально разработанный для резки металлических труб, который может эффективно завершить процесс резки металлических труб. Когда дело доходит до резки и обработки труб, труб и конструкционной стали, SC Shenchong предлагает решения для различных производственных потребностей. Станки для лазерной резки труб не только обеспечивают превосходную технологию лазерной резки, но также включают в себя множество дополнительных функций обработки, что дает производителям дополнительные преимущества.
Свяжитесь с намиМашины для резки труб с волоконным лазером могут резать все металлические трубы с высокой скоростью и точностью.Системы лазерной резки труб объединяют в себе множество интеллектуальных функций машины, включая функции интеллектуального мониторинга, настройки и резки.
Эти автоматизированные функции повышают удобство оператора и эффективность резки.Широкий диапазон возможностей станков для волоконной лазерной резки труб делает эти станки идеальными для многих отраслей промышленности и различных применений.
Станок для лазерной резки SCCT — это профессиональный станок для волоконной лазерной резки труб. Он может вырезать любую запрограммированную форму на металлической трубке, а лазер может обеспечить идеальную резку в любом направлении.
Благодаря разработке компьютерной программы обработанную форму можно гибко и быстро изменить. Высокая гибкость станка для лазерной резки труб обеспечивает надежную техническую поддержку для все более персонализированной обработки металла, тем самым сокращая количество используемых форм.
1. Станок для лазерной резки труб с оптоволоконным кабелем может резать круглые, квадратные, овальные, D-образные трубы и другие трубы обычной и специальной формы.
2. Станок для лазерной резки труб с волоконным лазером может обеспечить точную резку различных сложных графических материалов, которые трудно достичь традиционными методами.
3. Он обладает такими преимуществами, как высокая гибкость, высокая точность, высокая эффективность и короткий производственный цикл. Использование полностью автоматических методов обработки может значительно повысить эффективность производства деталей трубопроводов.
4. Станок для резки труб с волоконным лазером имеет высокую точность резки. Различные материалы могут подвергаться небольшим деформациям расширения и сжатия во время обработки, и их можно гибко регулировать в соответствии с этими деформациями. Это невозможно во многих традиционных ремеслах.
5. Станок для лазерной резки труб SC подвергается отжигу для устранения напряжений, что позволяет лучше устранять напряжения, вызванные сваркой и обработкой, тем самым улучшая жесткость и стабильность оборудования. Надежная устойчивость продлевает срок службы машины.
| проект | Технические параметры |
| Диаметр обрабатывающей трубы (мм) | 120/160/220/280/320/350/450 |
| Длина трубы (мм) | 3000/6000/9000/12000 |
| Количество патронов | 2 |
| Точность позиционирования (мм) | ±0.05 |
| Точность повторного позиционирования (мм) | ±0.03 |
| Скорость позиционирования (мм/мин) | 90 |
| Максимальное ускорение (G) | 1 |
| Максимальное количество оборотов патрона (об/мин) | 80-120 |
| Максимальная длина хвоста (мм) | 120 |
| Мощность лазера (W) | 1000-6000 |

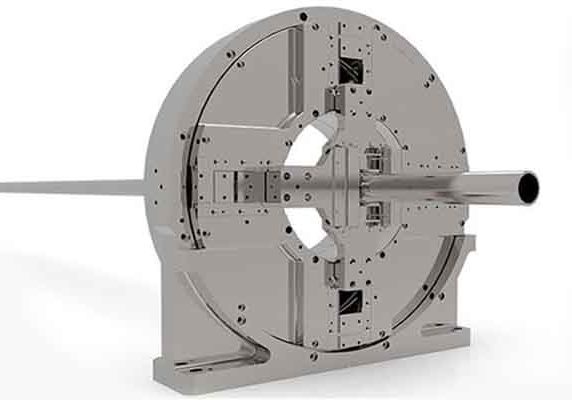

Пневматические зажимы с обеих сторон предназначены для автоматической регулировки центра. Скорость в 3 раза выше, чем у электрического патрона.
Усилие зажима самоцентрирующегося патрона большое и постоянное, что позволяет эффективно поддерживать точность резки труб.
Кроме того, он также имеет профессиональную функцию поддержки труб, позволяющую избежать провисания и деформации труб, а также является точным и долговечным.

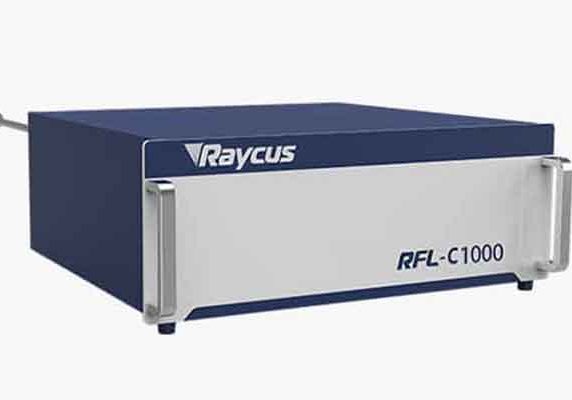

Лазерный генератор Raycus не только имеет более высокую эффективность фотоэлектрического преобразования, но также обеспечивает более стабильное оптическое качество, что обеспечивает более стабильный и точный эффект резки.

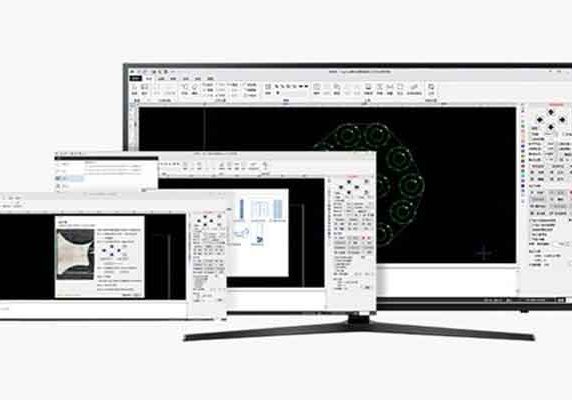

Система лазерной резки Cypcut 3000S проста, экономична, практична и удобна для взаимодействия человека с компьютером.
Система резки имеет множество встроенных процессов и параметров резки волоконным лазером и поддерживает расширенные функции, такие как обнаружение кромки заготовки, автоматическое управление фокусировкой и позиционирование точки останова.
Система резки является высокоинтегрированной и интеллектуальной, объединяющей чтение файлов, проектирование, управление выводом и обработкой.

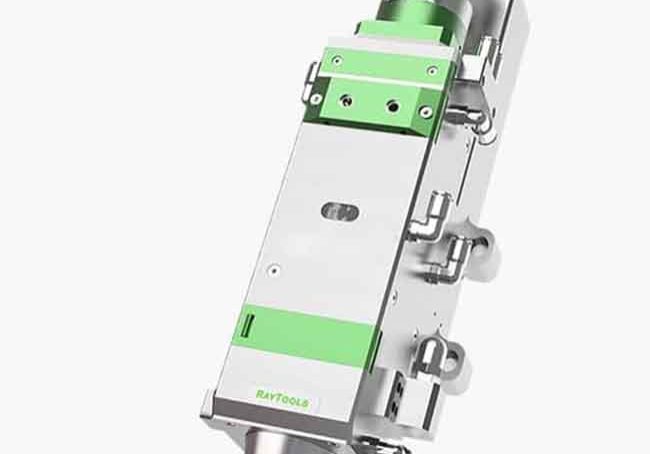

Ручная фокусировка не требуется:
Программное обеспечение автоматически настраивает фокусирующую линзу для автоматической штамповки и резки листов различной толщины. Объективы с автофокусировкой в десять раз быстрее, чем с ручной фокусировкой.
Более широкий диапазон регулировки:
Диапазон регулировки -10 мм~+10 мм, точность 0,01 мм, подходит для различных типов пластин 0~20 мм.
Прочный:
Коллимирующая линза и фокусирующая линза оснащены ребрами водяного охлаждения, которые могут снизить температуру лазерной режущей головки и продлить срок службы лазерной режущей головки.
Станок для лазерной резки SCCT-Q представляет собой автоматическую машину для лазерной резки труб с загрузкой и разгрузкой. Автоматическое устройство загрузки и разгрузки поможет станку завершить загрузку и выгрузку заготовок и повысить эффективность производства.
Автоматическая подача
После размещения всего пучка труб в подающем устройстве осуществляется интеллектуальное распределение материала, подача и бесшовное соединение с станком для лазерной резки, гарантируя, что на конвейер одновременно подается только одна труба.
Автоматическая разгрузка
Готовый продукт автоматически падает в бункер, а двойные опорные подшипники помогают поддерживать удлиненную трубу.
| модель | SCCT-Q | Рабочая зона | 200*6000mm |
| Минимальная ширина линии | 0.1mm | ||
| Система контроля | Cypcut Система контроля | Система передачи | Шестерня и шестерня оси Y, шариковый винт оси Z |
| Максимальная скорость резки | 35m/min | Максимальная скорость по оси X | 65м/мин |
| Максимальная скорость оси Y | 100m/min | Максимальная скорость оси Z | 30м/мин |
| метод охлаждения | Водяное охлаждение, промышленный охладитель воды | лазерный генератор | Reci / Raycus / IPG |
| Электронный компонент | Французский Шнайдер | мотор | YASKAWA |
| Контроль качества
Перед сборкой: контроль и проверка нахождения схемы обработки и допуска положения поперечины в пределах проектного значения в целях обеспечения качества оборудования.
В процессе сборки: монтаж, контроль и крепление направляющих и рейки.
Определение завершения сборки: в сочетании с различными оптическими компонентами и соответствующим программным обеспечением можно определить динамические характеристики станков с ЧПУ.
| Автоматизация (опционально)
Автоматическая погрузочно-разгрузочная консоль (автоматическая загрузка и разгрузка станков лазерной резки) работает в тандеме с различными типами лазерной резки для осуществления автоматической загрузки и разгрузки металлических листов, автоматического отделения готовой продукции от отходов, более экономичного и безопасного производства. SC Shenchong имеет команду исследований и разработок, может самостоятельно разрабатывает и производит автоматизированные системы лазерной резки для удовлетворения требований заказчика к автоматической резке.
