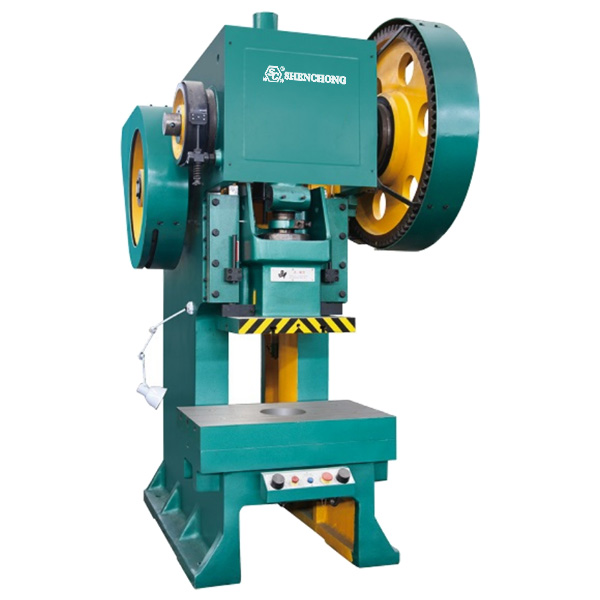

Штамповочный пресс – это штамповочный пресс. Штамповочные прессы широко используются при штамповке и формовании деталей электроники, средств связи, компьютеров, бытовой техники, мебели, транспортных средств (автомобилей, мотоциклов, велосипедов) и т. д. Принцип конструкции штамповочного пресса заключается в преобразовании кругового движения в линейное. Главный двигатель выдает мощность на привод маховика, который приводит в движение шестерню, коленчатый вал (или эксцентриковую шестерню), шатун и т. д. через сцепление для достижения линейного движения ползуна. От главного двигателя к Движение шатуна круговое.
Свяжитесь с нами

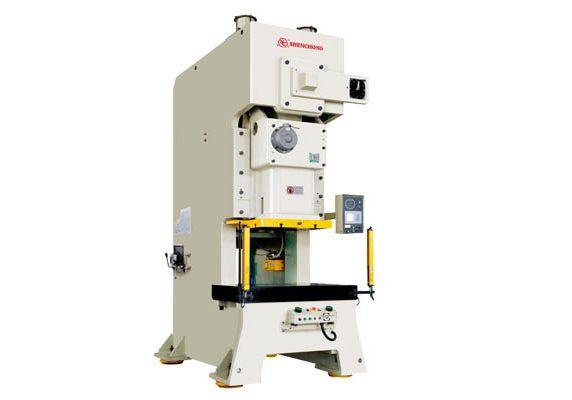

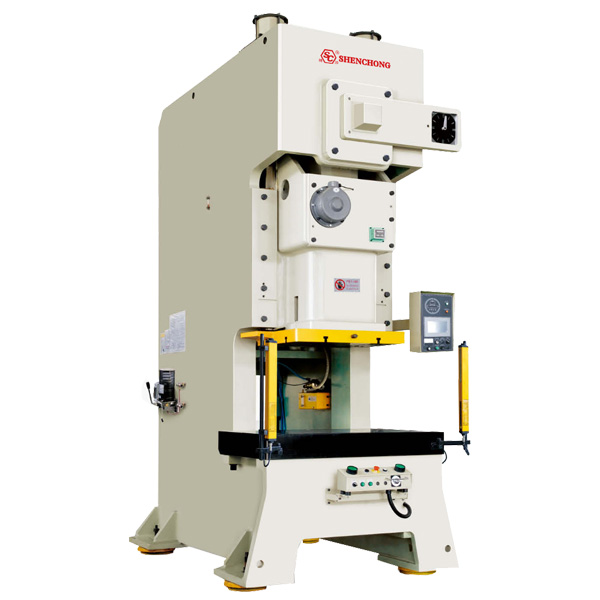

Пневматический пробойный пресс, также называемый пневматическим прессом, открытым одноточечным прессом с фиксированным столом, является широко используемой машиной и оборудованием в современном промышленном производстве.
1. Корпус машины сварен из высококачественных стальных пластин, его жесткость лучше, чем у обычных станков.
2. Он оснащен чувствительным и надежным в действии устройством защиты от перегрузки. Он может защитить форму и станок и в короткие сроки восстановить возможность использования станка.
3. Принять электрическую систему управления ПЛК, которая является стабильной и надежной.
4. Закрытая зубчатая передача, масляная смазка, плавная передача и низкий уровень шума.
5. В нем используется комбинированное пневматическое сцепление-тормоз и импортные фрикционные материалы, что обеспечивает длительный срок службы.
6. Дополнительный преобразователь частоты поддерживает регулировку скорости.
7. Отрегулируйте зазор с помощью балансира, чтобы эффективно обеспечить точность работы.
8. Дополнительная воздушная подушка, устройство автоматической регулировки формы, устройство фотоэлектрической защиты, устройство автоматической подачи, устройство быстрой смены формы, разматыватель и правильная машина.
| единица | JF21/JH21-25 | JF21/JH21-45 | JF21/JH21-63 | JF21/JH21-80 | JF21/JH21-125 | JF21/JH21-160 | JF21/JH21-200 | ||
| предмет | |||||||||
| Номинальная сила | KN | 250 | 450 | 630 | 800 | 1250 | 1600 | 2000 | |
| Номинальная сила хода | mm | 3 | 4 | 4 | 5 | 6 | 6 | 6 | |
| Ход ползунка | mm | 80 | 100 | 120 | 140 | 160 | 160 | 180 | |
| Время поездки | зафиксированный | Min-1 | 100 | 80 | 70 | 60 | 50 | 40 | 35 |
| переменная | 80-120 | 70-90 | 60-80 | 50-70 | 40-60 | 35-50 | 30-40 | ||
| максимальная высота пресс-формы | mm | 250 | 270 | 300 | 320 | 350 | 350 | 390 | |
| Величина регулировки высоты формы | mm | 50 | 60 | 80 | 80 | 80 | 110 | 110 | |
| Расстояние от центра ползунка до фюзеляжа | mm | 210 | 230 | 300 | 300 | 350 | 380 | 390 | |
| Размер верстака (спереди и сзади × слева и справа) | mm | 400×700 | 440×810 | 580×900 | 580×1000 | 680×1150 | 740×1300 | 760×1400 | |
| Размер вырубного отверстия на верстаке(диаметр верхнего отверстия × глубина × диаметр нижнего отверстия) | mm | Φ170×20×Φ150 | Φ180×30×Φ160 | Φ200×40×Φ180 | Φ200×40×Φ180 | Φ260×50×Φ220 | Φ300×50×Φ260 | Φ300×50×Φ260 | |
| Толщина верстака | mm | 80 | 110 | 110 | 120 | 140 | 150 | 160 | |
| Размер отверстия на рабочем столе кузова (диаметр/спереди и сзади × слева и справа) | mm | 260×250 | 300×300 | 390×460 | 390×520 | 420×540 | 480×600 | Φ470 | |
| Размер нижней части слайдера (спереди и сзади × слева и справа) | mm | 300×360 | 340×410 | 400×480 | 420×560 | 540×680 | 580×770 | 600×800 | |
| Размер отверстия ручки матрицы (диаметр × глубина) | mm | Φ40×60 | Φ40×60 | Φ50×80 | Φ50×80 | Φ60×80 | Φ65×85 | Φ65×90 | |
| Расстояние между колоннами | mm | 450 | 550 | 560 | 640 | 760 | 850 | 870 | |
| Мощность главного двигателя | KW | 3 | 5.5 | 5.5 | 7.5 | 11 | 15 | 18.5 | |
| Габаритные размеры (длина × ширина × высота) | mm | 1300×1050×2050 | 1390×1200×2400 | 1580×1210×2520 | 1640×1280×2700 | 1850×1490×3060 | 2230×1630×3210 | 2500×1580×3320 | |
| Вес нетто | kg | 2600 | 3450 | 5400 | 7000 | 9900 | 14500 | 17000 | |
1. Полностью автоматический гидравлический пробивной пресс может использоваться для вырубки, гибки, отбортовки, тонкой вырубки и холодной экструзии металлических деталей.
2. Он имеет гидравлическую трансмиссию и обладает преимуществами как гидравлического, так и механического пресса.
3. Полностью автоматический гидравлический пробойник может изменять силу прессования без перегрузки и соответствовать требованиям задержки на каждом рабочем этапе.
4. Ползунок гидравлического пробойника может быстро перемещаться вниз и быстро возвращаться. При контакте с заготовкой он автоматически переключается на медленную работу, уменьшая требуемый рабочий объем масляного насоса и мощность двигателя. Энергосбережение и снижение шума.
5. Рабочее давление, рабочая скорость, диапазон хода и т. д. гидравлического пуансона можно регулировать в соответствии с технологическими потребностями.
| единица | 63T | 100T | 125T | 160T | 200T | 250T | 315T |
| Ход мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Максимальная высота пресс-формы мм | 500 | 500 | 500 | 500 | 500 | 550 | 600 |
| Расстояние от центра ползунка до корпуса мм | 220 | 350 | 350 | 380 | 400 | 420 | 460 |
| Размер верстака ммхмм | 520x400 | 800x620 | 1000x650 | 1120x710 | 1300x740 | 1400x800 | 1500x880 |
| Размер слайдера ммхмм | 280x240 | 500x500 | 520x420 | 560x440 | 760x580 | 780x600 | 930x700 |
| Скорость движения вниз на холостом ходу мм/с | 250 | 210 | 240 | 240 | 240 | 240 | 210 |
| Скорость прессования мм/с | 20-38 | 17-25 | 20-30 | 16-24 | 12-20 | 10-20 | 6-15 |
| Скорость возврата мм/с | 180 | 150 | 200 | 180 | 160 | 180 | 160 |
Полностью автоматические гидравлические штамповочные машины подходят для процессов прессования металлических материалов, таких как гибка, отбортовка, экструзия, формовка и корректирующее прессование.
Оборудование имеет независимый силовой механизм. Используя ручные кнопки для централизованного управления, рабочее давление и диапазон хода можно свободно устанавливать и регулировать в пределах указанного диапазона по мере необходимости.
В гидравлическом пробойнике используется двухходовой картриджный клапан. Это регулирующий клапан, который изменяет направление потока масла посредством электрических сигналов. Он обладает характеристиками низкого шума, плавности хода и длительного срока службы.
Гидравлическая система пробивного пресса включает масляные баки, насосы, клапаны и трубопроводы и т. д. и является силовой частью гидравлического пробивного пресса.
Компоненты насоса и клапана теперь описываются следующим образом:
1. Предохранительный клапан: Предохранительный клапан представляет собой клапан регулирования давления. Помимо регулирования давления в масляной линии, он также может защитить масляную линию от перегрузки давлением благодаря функции перелива.
2. Электромагнитный реверсивный клапан: он изменяет направление потока масла посредством электромагнитного управления, чтобы реализовать функции движения цилиндра вниз, обратного хода и разгрузки цилиндра.
