Станок для лазерной резки листового волокна SC — это станок, специально разработанный для резки металлических листов. Отличается высоким качеством, высокой скоростью, высокой точностью и высокой эффективностью, оснащен автоматической системой ЧПУ.
Свяжитесь с нами
Станок для лазерной резки листового металла-это станок, специально разработанный для резки металлических листов. Отличается высоким качеством, высокой скоростью, высокой точностью и высокой эффективностью, оснащен автоматической системой ЧПУ.
Станок для лазерной резки листового металла использует лазерный луч высокой плотности мощности для облучения резаемого материала, в результате чего он быстро нагревается до температуры испарения и испаряется, образуя отверстия. Когда луч движется на материал, отверстия образуют узкую щель, завершая резку материала.
Станок для лазерной резки листового металла-это новейшая технология резки, появившаяся в последние годы. Он способен идеально и эффективно резать металлические листы, от ультратонких листов толщиной в миллиметрах до листов толщиной в десятки миллиметров. По сравнению с традиционными станками плазменной резки, станками газовой резки, листовыми ножницами, штамповочными станками и т. д., станки оптоволоконной лазерной резки более эффективны и имеют более высокую степень автоматизации.

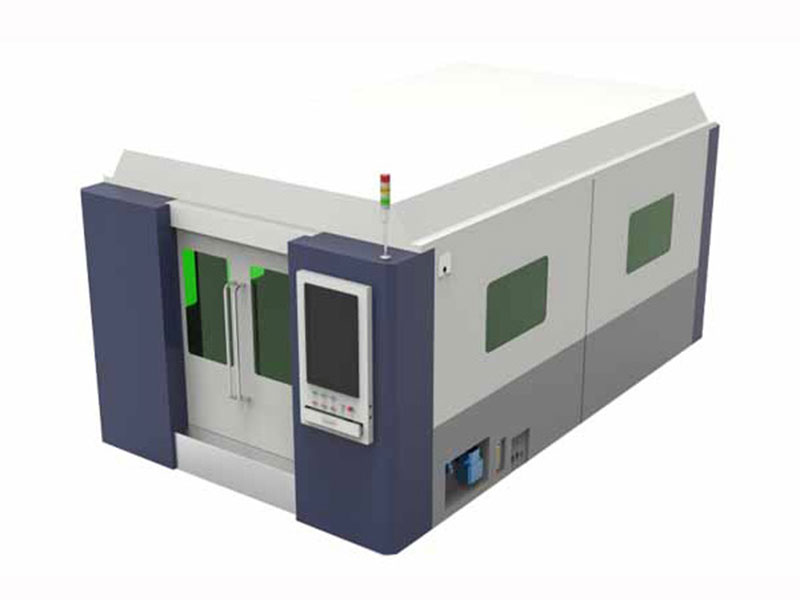

Станок оптоволоконной лазерной резки листового металла с одной платформой обладает такими преимуществами, как доступная цена, простота конструкции, высокие динамические характеристики и экономия места.
Станок SCM для оптоволоконной лазерной резки использует лазерную головку Raytools и серводвигатель Yaskawa, может оснащаться волоконным лазером мощностью 1 кВт-6 кВт для обеспечения высокой точности и скорости лазерной резки. Станок лазерной резки Shenchong SCM может иметь различные зоны резки: 1500 мм*3000 м, 1500 мм*4000 м, 2000 мм*4000 мм, 1500*6000 мм, 2000*6000 мм и 2500 мм*6000 мм, а также может выполнить резку зоны по индивидуальному заказу заказчиков.
В результате многолетнего использования и непрерывной оптимизации и совершенствования оборудования в области лазерной резки, станок лазерной резки Shenchong стал обладать такими характеристиками, как высокая производительность, высокая надежность, удобство и простота эксплуатации. Применение серводвигателя с двойным приводом, прецизионного редуктора и реечной структуры обеспечивает высокую скорость, высокую точность и стабильность работы оборудования.
1.Высокопроизводительное лазерное оборудование, стабильная операционная система обеспечивает наилучший эффект резки.
2.Совершенная система охлаждения, смазки и пылеудаления обеспечивает стабильную, эффективную и долговечную работу оборудования в целом.
3.Одинарный рабочий стол позволяет осуществлять загрузку и выгрузку листового металла в процессе резки, что повышает эффективность обработки.
4.Крупногабаритный закрытый корпус позволяет повысить эффективность пылеудаления и исключить световое загрязнение.
5.Автоматическая регулировка высоты позволяет поддерживать постоянный фокус и стабильное качество резки.
6.Портальная конструкция и встроенная литая алюминиевая поперечина обеспечивают высокую жесткость, устойчивость и взрывобезопасность устройства.
7.Способен резать различные материалы с хорошим и стабильным эффектом резки.
1.Станок оптоволоконной лазерной резки с одинарным рабочим столом позволяет осуществлять загрузку и выгрузку листового металла в процессе резки, что повышает эффективность обработки.
2.Технические преимущества электродуговой технологии для прорезки отверстия:
A) Кислородная перфорация углеродистой стали: сокращение времени перфорации на 90% для листов толщиной менее 20 мм.
B) Азотная перфорация: сокращение времени перфорации на 75% для листов средней и большой толщины.
C) Повышение качества и исключение разрыва или нарушения резки перфорированного листа из-за длительного перегрева.
D) Повышение эффективности проникновения и перемещения, повышение эффективности обработки листовых материалов, особенно средних и толстых.
E) Повышение эффективности проникновения и перемещения, повышение эффективности обработки листовых материалов, особенно средних и толстых.
F) Защита от взрыва, функция сигнализации об нештатных ситуациях в лазере.
3.Низкая стоимость: Станок оптоволоконной лазерной резки не требует изготовления пресс-форм. Он особенно подходит для обработки многовидовых и мелкосерийных деталей из листового металла на этапе разработки новых изделий. Он позволяет сэкономить высокую стоимость разработки и изготовления пресс-форм и значительно сократить производственный цикл.
| Модель | SCM 3015 | SCM 4015 | SCM 6015 | SCM 4020 | SMC 6020 | SMC 6025 |
| Мощность | 1000w~6000w | |||||
| Диапазон резания | 3050*1530mm | 4050*1530mm | 6050*1530mm | 4050*2030mm | 6050*2030mm | 6050*2530mm |
| Максимальная скорость перемещения | 80m/min | 80m/min | 80m/min | 80m/min | 80m/min | 80m/min |
| Точность позиционирования | ±0.01mm | |||||
| Точность повторного позиционирования | ±0.03mm | |||||

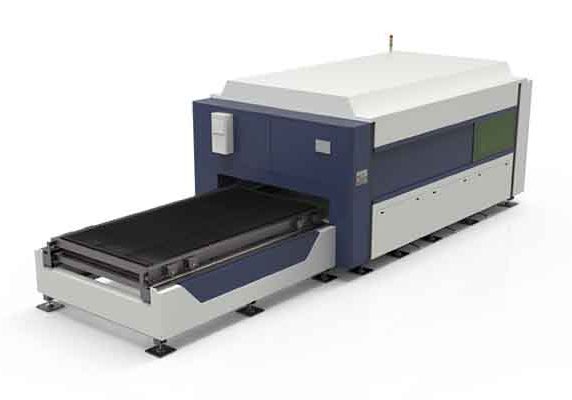

Станок оптоволоконной лазерной резки листового металла со сменным столом
Станок оптоволоконной лазерной резки со сменным столом SC Shenchong представляет собой станок для лазерной резки со сменным столом и полностью закрытым щитком. Данная модель не только имеет сменный стол, но и оснащена полностью закрытым кожухом для защиты лазера и системой рекуперации и очистки пыли. Это позволяет не только сократить время простоя, связанное с чистовой обработкой деталей, но и уменьшить световое и дымовое загрязнение, возникающее при лазерной резке во время работы станка. Станина изготовлена из тяжелого прочного материала, что позволяет эффективно предотвратить деформацию.
Компания SHENCHONG имеет 10-летний опыт производства станков для лазерной резки и стремится предоставить профессиональные решения для клиентов по всему миру. Являясь профессиональным производителем станков для оптоволоконной лазерной резки, мы разрабатываем разные модели станков для лазерной резки с различной мощностью для удовлетворения потребностей различных клиентов.Станки для оптоволоконной лазерной резки SC используют
строгий процесс сборки и фирменные детали мирового класса для обеспечения высокой точности резки и мощной режущей способности, тем самым позволяет максимизировать производительность и рентабельность производителей листового металла.
1. Станина имеет портальную конструкцию, литую поперечину, что обеспечивает повышенную жесткость, устойчивость и ударопрочность.
2. Высокопроизводительный лазерный генератор и стабильно работающая режущая система Au3tech обеспечивают наилучший эффект резки.
3. Станок имеет полный комплект системы охлаждения, системы смазки и системы пылеудаления, что позволяет обеспечить стабильную, эффективную и долговечную работу станка.
4. Лазерная головка автоматически регулируется, чтобы держать фокусное расстояние постоянным, в результате чего качество резки более стабильное.
5. Профессиональное ПО для автоматического программирования CAD/CAM и ПО для автоматического раскроя позволяют максимально сэкономить сырье.
1. Эффективность: Высокоскоростное цифровое управление движением с немецкой технологической системой, особенно подходит для высокоскоростной лазерной резки высокой точности.
2. Узкая щель: Станок оптоволоконной лазерной резки создает очень узкую щель, минимум до 0, 05 мм, так что он подходит для эффективной обработки прецизионных деталей
3. Автоматическая смазка: Автоматическая система механической смазки может смазывать линейные направляющие почти 500 раз в минуту, обеспечивая высокую точность работы станка лазерной резки.
4. Стабильная эксплуатация: Для повышения стабильности оборудования применяется портальная конструкция с синхронизированной двусторонней реечной зубчатой передачей и высокопрочная алюминиевая поперечина.
5. Низкое потребление энергии: лазерный генератор имеет эффективность фотоэлектрического преобразования до 25-30%, что может эффективно экономить потребление энергии.
6. Длительный срок службы: Стабильный режущий стол имеет длительный срок службы и не деформируется в течение 25 лет работы.
| Модель | SCDM 3015 | SCDM 6015 | SCDM 4020 | SCDM 6020 | SCDM 6025 | SCDM 12025 |
| Мощность | 1000w~30000w | |||||
| Диапазон резания | 3050*1530mm | 6050*1530mm | 4050*2030mm | 6050*2030mm | 6050*2530mm | 12100*2530mm |
| Максимальная скорость перемещения | 100m/min | 100m/min | 120m/min | 120m/min | 120m/min | 120m/min |
| Точность позиционирования | ±0.03mm | |||||
| Точность повторного позиционирования | ±0.02mm | |||||

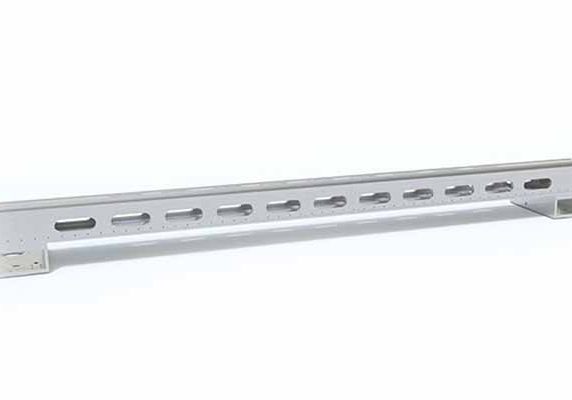

Алюминиевая литая поперечина отличается длительным сроком службы, высокой точностью и хорошей стабильностью. Она изготовлена по аэрокосмическим стандартам. По сравнению со стальной балкой она имеет значительно меньшую массу, меньшую нагрузку на сервомотор и меньшую инерцию. Поперечина подвергается обработке старением, что обеспечивает малый вес, высокую прочность и точность работы. Легкая поперечина обеспечивает высокоскоростную работу оборудования, одновременно повышая эффективность обработки и обеспечивая ее качество.

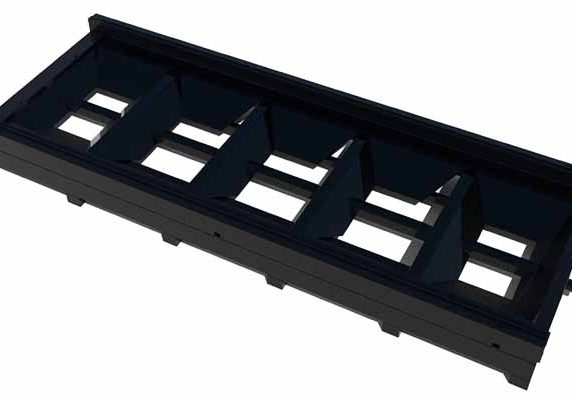

Внутренняя структура станины станка сварена из нескольких прямоугольных труб, в том числе, усиленные прямоугольные трубы для усиления прочности и стабильности станка. Сплошная конструкция не только повышает стабильность направляющих, но и эффективно предотвращает деформацию корпуса. Отожженная станина прочна, не поддается деформации и имеет длительный срок службы.

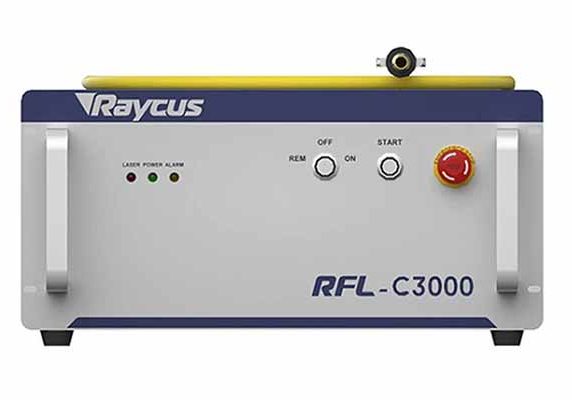

Мы используем новый оптоволоконный лазер Raycus с высокой эффективностью фотоэлектрического преобразования и стабильным оптическим качеством. Оптоволоконный лазер, обладающий надежными характеристиками и более низкой себестоимостью, могут помочь конечным пользователям повысить производительность при одновременном снижении затрат.
Программное обеспечение для плоской резки CypCut является набором программного обеспечения, разработанного специально для глубокого освоения в области лазерной резки, с простотой в операции, богатами функциями, оно подходит для различных случаев обработки.

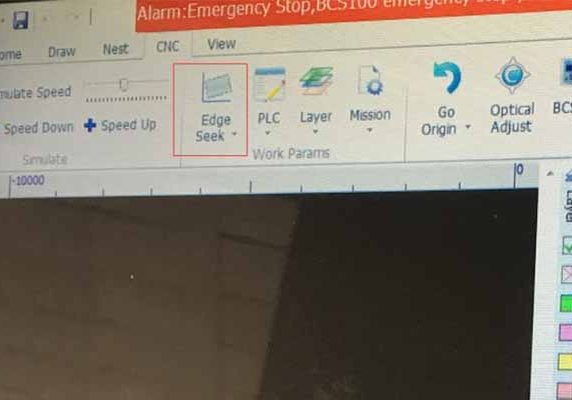

Вспомогательный инструмент обнаружения краев
Двухступенчатая емкостная система обнаружения краев с двойным приводом отклонения и самокоррекцией.
Профессиональная система ЧПУ лазерной резки, с компьютерным управлением, может обеспечить качество резки, сделать резку более удобной и простой.

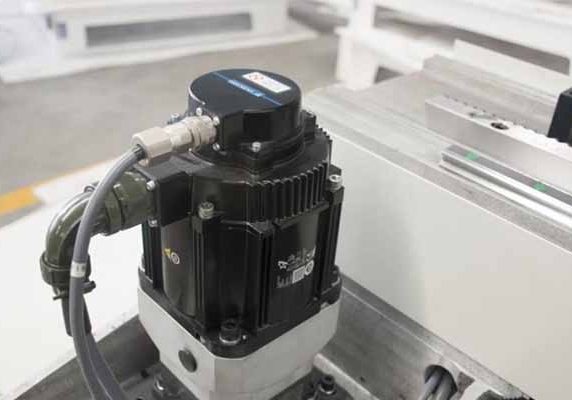

Точность: обеспечивает замкнутое управление положением, скоростью и крутящим моментом; преодолевает проблему выхода шагового двигателя из режима синхронизации.
Скорость: высокоскоростная, обычная номинальная скорость может достигать 2000~3000 об/мин.
Лазерная головка изготовлена из высококачественных материалов на основе передовой технологии. Она имеет надежную структуру, позволяет осуществить отверждение, реализовать оперативное точное и быстрое измерение в процессе производства.

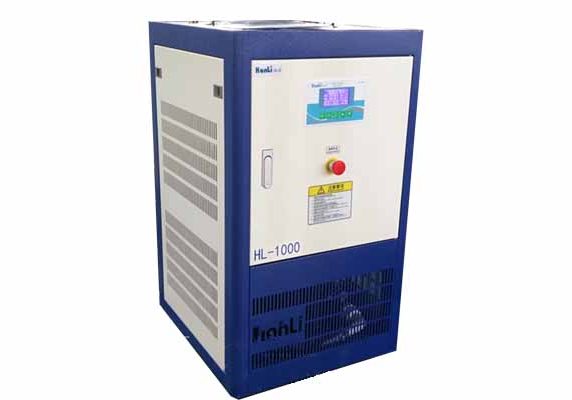

Температуру холодильной установки показывает цифровой прибор.
Когда температура охлаждающей воды превысит заданное значение, холодильная установка автоматически срабатывается. Когда температура воды опустится ниже заданного значения, холодильная установка автоматически прекратит охлаждение. Установка имеет также функцию электрического обогрева.
Станок оптоволоконной лазерной резки SC SHENCHONG может резать все типы металлов, от мягкой стали до нержавеющей стали, а также цветных металлов. Однако некоторые высокорефлекторные металлы, такие как алюминий и медь, резать сложнее. Максимально допустимая толщина металла, который может разрезать лазер, обусловлена лазерным источником. В принципе, чем больше мощность лазера, тем большую толщину можно разрезать. Кроме того, квалификация оператора станка также влияет на толщину лазерной резки.
| Контроль качества
Перед сборкой: контроль и проверка нахождения схемы обработки и допуска положения поперечины в пределах проектного значения в целях обеспечения качества оборудования.
В процессе сборки: монтаж, контроль и крепление направляющих и рейки.
Определение завершения сборки: в сочетании с различными оптическими компонентами и соответствующим программным обеспечением можно определить динамические характеристики станков с ЧПУ.
| Автоматизация (опционально)
Автоматическая погрузочно-разгрузочная консоль (автоматическая загрузка и разгрузка станков лазерной резки) работает в тандеме с различными типами лазерной резки для осуществления автоматической загрузки и разгрузки металлических листов, автоматического отделения готовой продукции от отходов, более экономичного и безопасного производства. SC Shenchong имеет команду исследований и разработок, может самостоятельно разрабатывает и производит автоматизированные системы лазерной резки для удовлетворения требований заказчика к автоматической резке.
