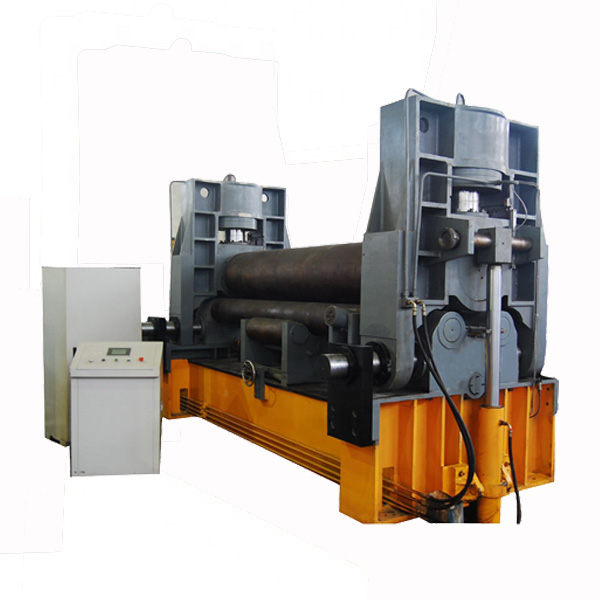

3-валковый гибочный станок листового металла имеет наиболее распространенную конструкцию на рынке листопрокатных машин с фиксированным верхним валком и двумя поворотными боковыми валками для предварительной гибки и прокатки листового металла.
Свяжитесь с нами
- Стоимость меньше, чем у четырехвалкового листогибочного станка.
- Идеальный выбор при ограниченных производственных затратах.
Возможность прокатки: 4–100 мм
Длина прокатки: до 6000 мм или по индивидуальному заказу.
- Трехвалковый листопрокатный станок представляет собой оборудование для прокатки металлических листов в заготовки дугообразной или круглой цилиндрической формы и может прокатывать заготовки конусной формы в определенном диапазоне с помощью вспомогательного оборудования.
- Прокат компании широко используется в судостроении, котельной, нефтяной, химической промышленности, металлургии, гидроэнергетике и машиностроении.
- 3-х валковый Трехвалковый листогибочный станок подходит для гибки стальных или металлических рулонов толщиной от 6 до 100 мм.
- Кормление:
Поднимите рабочий ролик, опустите линию шины и опустите ролик, расстояние между шинами немного больше толщины пластины, затем горизонтальную входную стальную пластину, сделайте конец стальной пластины и сторону рабочего ролика перегородки, все линии соприкасаются для положительного.
- Предварительный изгиб одной стороны:
Перемещая ролик, сделайте прокатное расстояние B в соответствии с необходимостью определить, в зависимости от кривизны заготовки, прокатка вниз при манипуляциях, манипуляциях с точкой вращения ролика, изгибе концов листового металла, на ролике и длине зажимной пластины нижнего левого ролика. в 1,5 ~ 2,5 раза больше толщины; Давление масляного цилиндра отличается от толщины пластины на 5 ~ 20 МПа.
- Предварительно загибая другую сторону:
Измените положение рулона и предварительно согните другой конец.
- Окончательная гибка:
Окончательный изгиб можно разделить на несколько раз, обычно 4–5 раз, скатывание ролика происходит в середине листа, а вращением ролика управляют, чтобы направление вращения и подача листа были одинаковыми. направление.
- Трехвалковый листопрокатный станок представляет собой оборудование для прокатки металлических листов в заготовки дугообразной или круглой цилиндрической формы и может прокатывать заготовки конусной формы в определенном диапазоне с помощью вспомогательного оборудования.
- Прокат компании широко используется в судостроении, котельной, нефтяной, химической промышленности, металлургии, гидроэнергетике и машиностроении.
- 3-х валковый Трехвалковый листогибочный станок подходит для гибки стальных или металлических рулонов толщиной от 6 до 100 мм.
Функции:

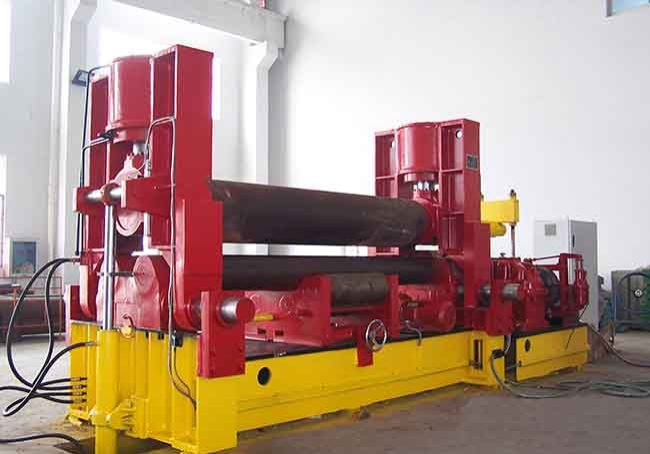

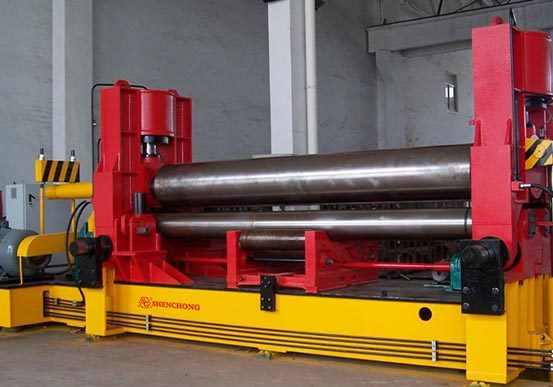

- С контроллером ЧПУ
- Верхний ролик может перемещаться влево и вправо, подниматься вверх и вниз
- Нижние ролики являются ведущими роликами, неподвижны и не могут двигаться, вращаются для обеспечения мощности.
- С гидравлической станцией
Преимущества:
- Универсальный трехвалковый гибочный станок с верхними валками имеет функцию предварительной гибки.
- Хороший выбор для модели размером более 16x2000, обычно покупают 40x5000 мм для прокатки ветряной башни, 20-25x4000 мм для изготовления нефтепровода (конкретные модели соответствуют требованиям клиентов к прокатке листов).
- Более низкая цена по сравнению с 4-валковой листогибочной машиной, но она также может производить конус с помощью дополнительного конусного устройства.
Функции:

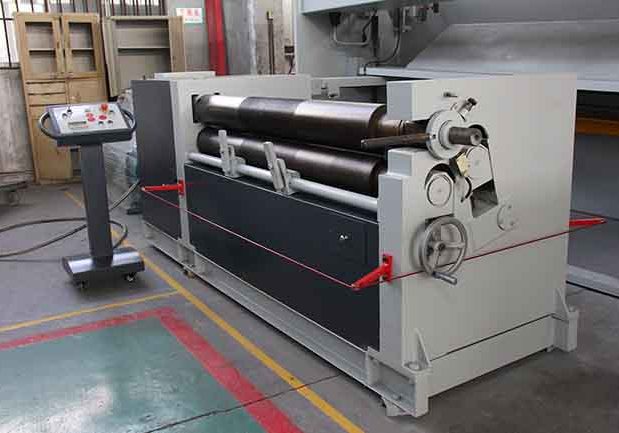

- Механический 3-валковый листогибочный станок
- Простая конструкция: верхний ролик является приводным, ролик может подниматься вверх и вниз, а нижние ролики являются фиксированными ведущими роликами.
Преимущество:
- Более низкая цена, чем у других типов 3-х валковых листопрокатных машин.
Ограничения:
- Не подходит для моделей размером более 25x2500 мм.
- Без функции предварительного изгиба
Функции:

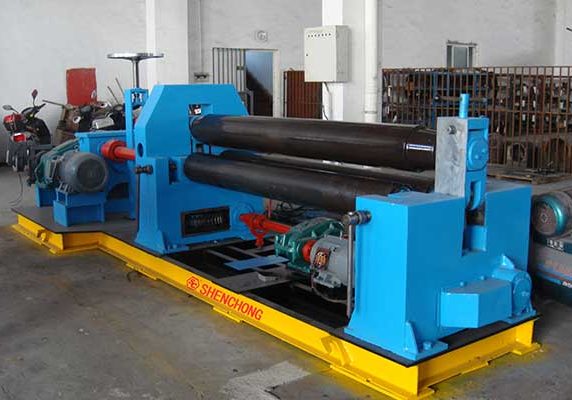

- Трехвалковая гибочная машина Level Down также является механической прокатной машиной.
- Нижние ролики могут перемещаться влево и вправо или только в одну сторону, что позволяет регулировать изгиб конусов.
Преимущества:
- Умеет гнуть конусы.
- Имеет функцию предварительного изгиба путем регулировки межосевого расстояния нижних роликов.
- Высокая точность и доступная цена для небольшой модели.
Ограничение:
- Если клиенты хотят купить большую модель трехвалковой прокатной машины нижнего уровня, ее необходимо заменить на гидравлическую, что может быть дороже.
Функции:

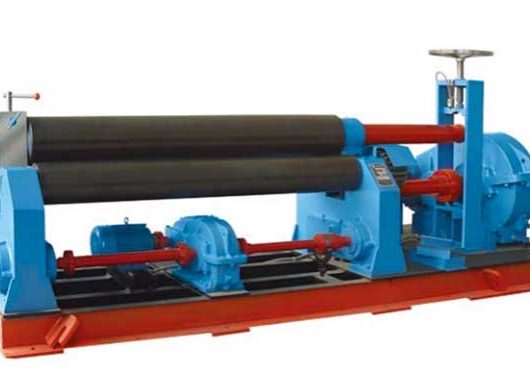

- Механический тип
- Нижний ролик является ведущим, верхний и боковые ролики — ведущими.
Преимущества:
- Клиент может отрегулировать боковой валок для предварительного изгиба заготовок.
- Высокая точность
- Он может согнуть конусы, добавив конусное устройство.
Ограничение:
- Подходит только для небольших моделей листопрокатных станков.
| модель | Максимальная толщина рулона (мм) | Максимальная толщина предварительного изгиба (мм) | Максимальная ширина рулона (мм) | Диаметр верхнего ролика (мм) | Мощность двигателя (кВт) |
| SW11SNC-12X3000 | 12 | 9 | 3000 | 290 | 11 |
| SW11SNC-16X2000 | 16 | 12 | 2000 | 260 | 11 |
| SW11SNC-16X2500 | 16 | 12 | 2500 | 300 | 15 |
| SW11SNC-16X3000 | 16 | 12 | 3000 | 320 | 15 |
| SW11SNC-20X2000 | 20 | 16 | 2000 | 300 | 15 |
| SW11SNC-20X2500 | 20 | 16 | 2500 | 330 | 22 |
| SW11SNC-20X3000 | 20 | 16 | 3000 | 380 | 22 |
| SW11SNC-25X2000 | 25 | 20 | 2000 | 340 | 15 |
| SW11SNC-25X2500 | 25 | 20 | 2500 | 380 | 30 |
| SW11SNC-25X3000 | 25 | 20 | 3000 | 410 | 37 |
| SW11SNC-30X2000 | 30 | 25 | 2000 | 380 | 30 |
| SW11SNC-30X2500 | 30 | 25 | 2500 | 410 | 30 |
| SW11SNC-30X3000 | 30 | 25 | 3000 | 450 | 37 |
| SW11SNC-30X4000 | 30 | 25 | 4000 | 550 | 45 |
| SW11SNC-40X2000 | 40 | 32 | 2000 | 410 | 37 |
| SW11SNC-40X2500 | 40 | 32 | 2500 | 500 | 45 |
| SW11SNC-40X3000 | 40 | 32 | 3000 | 550 | 55 |
| SW11SNC-40X4000 | 40 | 32 | 4000 | 630 | 55 |
| SW11SNC-50X2500 | 50 | 40 | 2500 | 580 | 55 |
| SW11SNC-50X3000 | 50 | 40 | 3000 | 620 | 75 |
| SW11SNC-50X4000 | 50 | 40 | 4000 | 700 | 75 |
| SW11SNC-60X2500 | 60 | 50 | 2500 | 650 | 75 |
| SW11SNC-60X3000 | 60 | 50 | 3000 | 710 | 75 |
| SW11SNC-60X4000 | 60 | 50 | 4000 | 780 | 90 |
| SW11SNC-70X2500 | 70 | 60 | 2500 | 700 | 75 |
| SW11SNC-70X3000 | 70 | 60 | 3000 | 740 | 90 |
| SW11SNC-70X4000 | 70 | 60 | 4000 | 770 | 90 |
| SW11SNC-80X2500 | 80 | 70 | 2500 | 730 | 75 |
| SW11SNC-80X3000 | 80 | 70 | 3000 | 770 | 90 |
| SW11SNC-80X4000 | 80 | 70 | 4000 | 880 | 90 |
| SW11SNC-100X2500 | 100 | 90 | 2500 | 820 | 90 |
| SW11SNC-100X3000 | 100 | 90 | 3000 | 880 | 110 |
