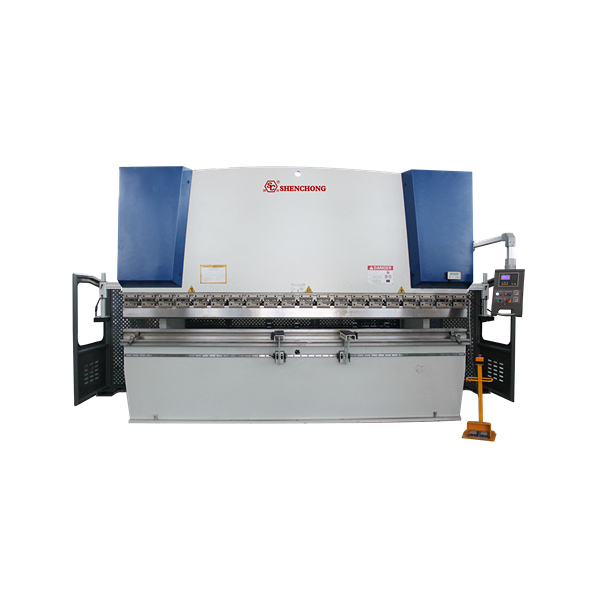

NC Гидравлический гибочный станок имеет возможность синхронного двухосного управления торсионом NC. Они подходят для недорогих изогнутых деталей. Синхронный Листогибочный пресс NC для торсионной оси подходит для гибки различного листового металла на заводах.
Свяжитесь с нами

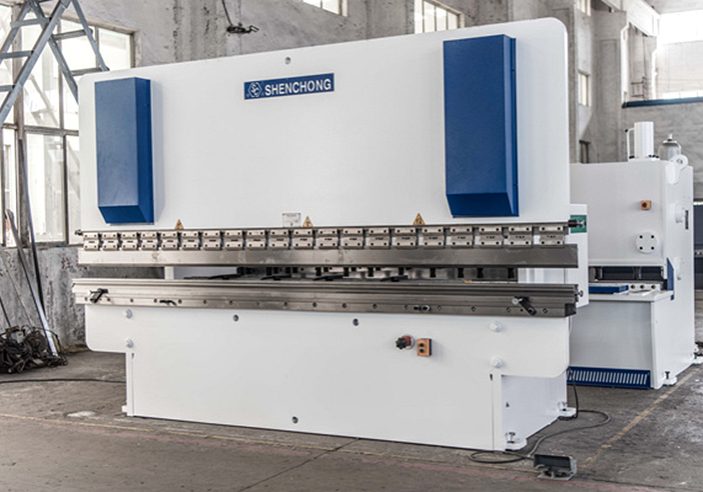

Гидравлические листогибочные станки NC оснащены торсионным синхронным двухосным управлением с числовым программным управлением. Они подходят для гибких деталей по низкой себестоимости. Синхронный гидравлический листогибочный пресс с торсионным управлением NC подходит для гибки листового металла на заводах.
Гибочная способность: 63-500 тонн
Длина изгиба: 2500-6000 мм

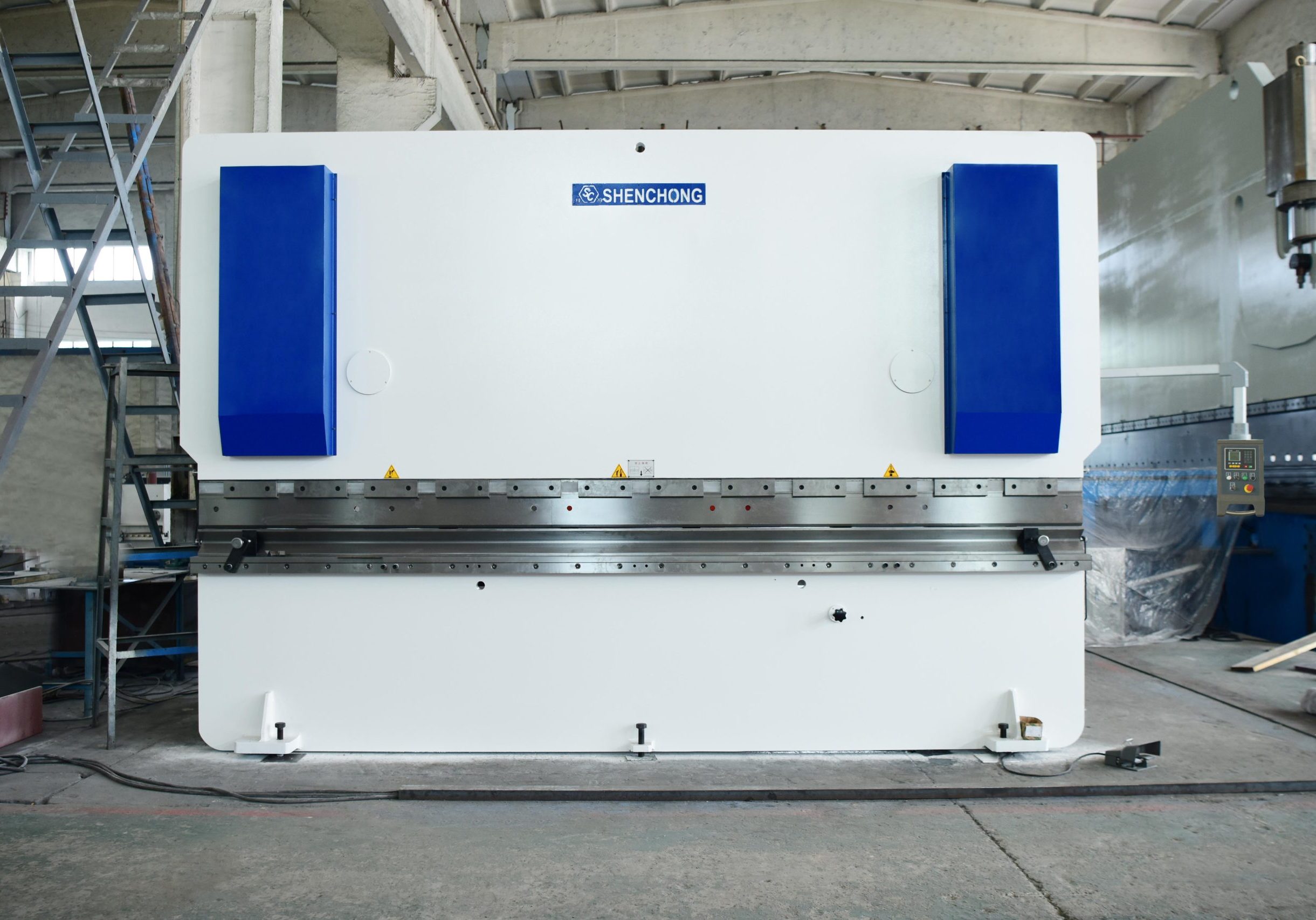

Гибочный станок SC NC представляет собой цельнометаллическую сварную конструкцию. Термическая обработка устраняет внутреннее напряжение. Хорошая жесткость и стабильность. Встроенная гидравлическая система, верхняя трансмиссия на ползуне, большой диапазон регулировки скорости, плавная и надежная работа. Регулировка угла гибки и хода заднего упора с помощью ЧПУ. Механизм регулировки хода ползуна отделен от узла цилиндра для улучшения герметизации. Верхняя форма оснащена системой компенсации отклонения клина. Гибочные машины весом более 250 тонн используют систему компенсации нижнего рабочего места.
- Гидравлическая система имеет защиту от перегрузки и переполнения. Гидравлическая система, работающая непрерывно при номинальной нагрузке, обеспечивает отсутствие утечек и непрерывную и стабильную обработку.
- Вся машина обрабатывается после сварки рамы. Все уплотнения в масляном цилиндре импортные. Хорошее качество обеспечивает его высокую прочность, высокую жесткость и высокую точность.
- Применяет механическую систему принудительной синхронизации, позволяющую обеим сторонам слайдера двигаться параллельно оси синхронизации.

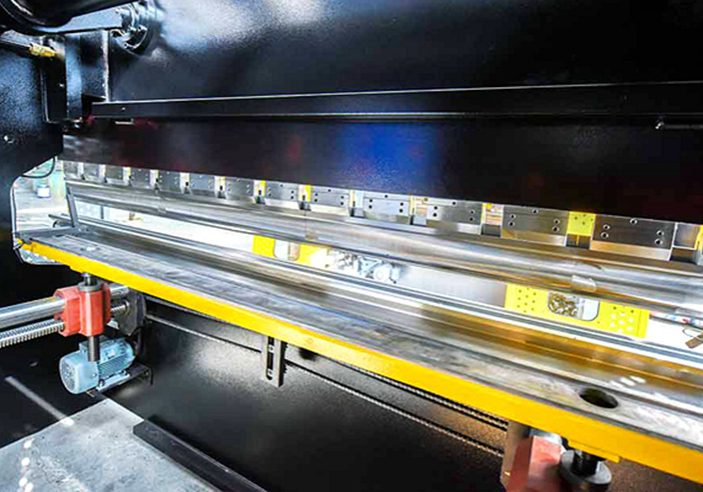

- Используйте устройство компенсации отклонения верхней формы и дополнительное устройство быстрого зажима верхней формы.
- Задний упор оси X приводится в движение серводвигателем, шариковым винтом и направляется линейной направляющей.
- Ход ползуна по оси Y контролируется серводвигателем, что обеспечивает высокую точность позиционирования.
- Традиционная конструкция с использованием торсиона для синхронизации оси Y.
- Стандартные 3 оси X, Y, R.
- Стандартный контроллер DELEM DA41 или E21.
-Шариковый винт и линейная направляющая.
- Задний упор контролируется серводвигателем.
- Стандартная световая завеса Lion.
- Компенсация верхнего пуансона.
- Блок управления ESTUN E21 NC
- FIRST Valves (США)
- Серия полноразмерных многоцилиндрических пуансонов диаметром 835 мм с фракционированным
- Уплотнительное кольцо NOK сбоку и сзади
- Устройство защиты
- Сервоприводной задний упор по оси X, Y
- Высокоскоростной сервопривод заднего манометра
- Механическая система коронирования, управляемая вручную
- Верхние и нижние зажимы для инструментов SHENCHONG
- Электрический шкаф с электрическим шкафом с компонентами Telemecanique Schneider, Esautomotion, ABB
Это экономически эффективный выбор в промышленности стальных конструкций, на предприятиях грубой обработки, в производстве грузовых автомобилей и т. д.
Из-за ограничений конструкции компания Wuxi SHENCHONG не рекомендует клиентам выбирать торсионный синхронный листогибочный пресс при покупке модели весом более 400 тонн.

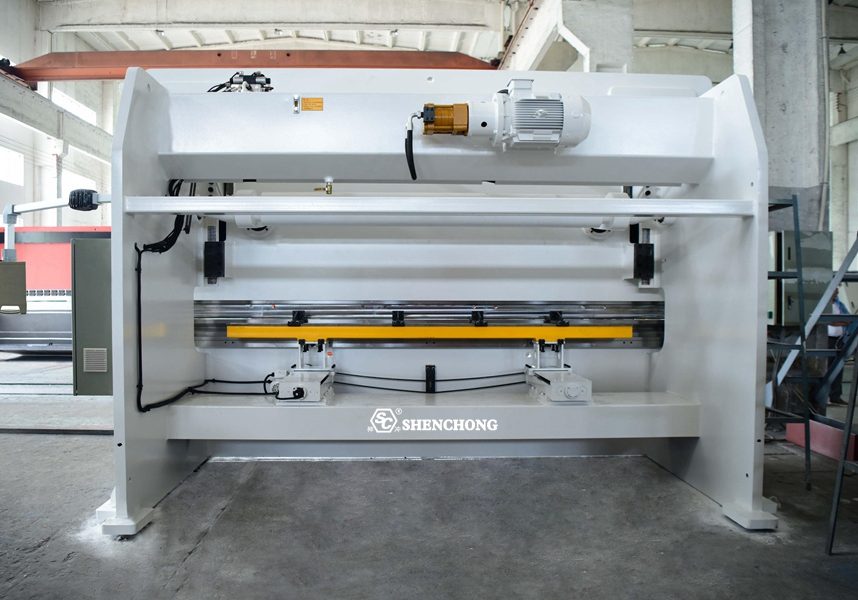

Электрический механизм заднего упора
Две функции электрической и ручной регулировки

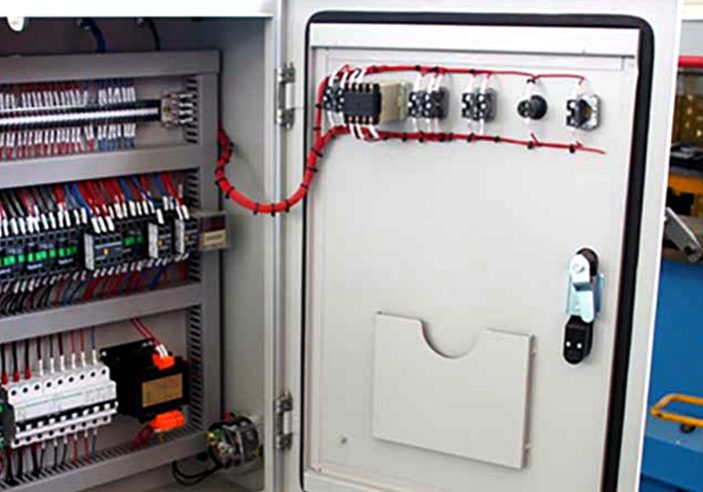

Электрические компоненты Шнайдер
Высококачественные электрические детали

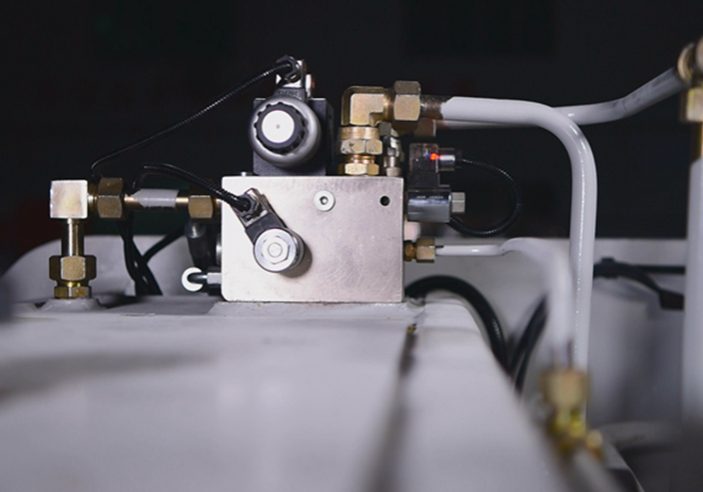

Интегрированная система гидравлического управления
Меньше трубных соединений
Более надежный и простой в обслуживании

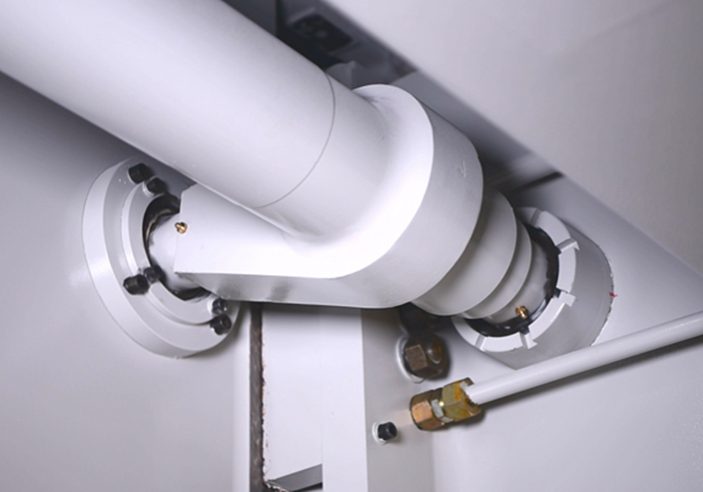

Повышенное сопротивление кручению
Торсион синхронизатора в два раза больше обычного

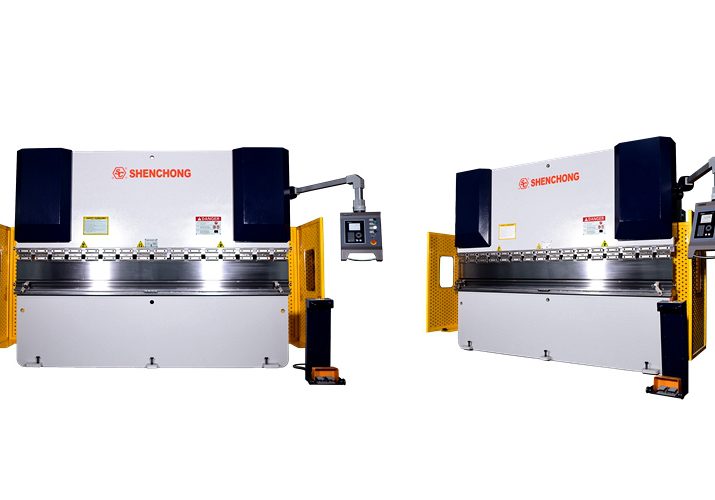

Листогибочный пресс NC на продажу - WC67K 125T3200MM
| Модель | Номинальное давление (кН) | Длина верстака (мм) | Расстояние между колоннами (мм) | Глубина горловины (мм) | Ход (мм) | Высота открытия (мм) | Мощность главного двигателя (кВт) | Габаритные размеры ДхШхВ (мм) | Общий вес (тонны) |
| 63/2500 | 630 | 2500 | 2000 | 250 | 105 | 345 | 5.5 | 2600x1350x2180 | 4.5 |
| 100/3200 | 1000 | 3200 | 2600 | 320 | 145 | 395 | 7.5 | 3300x1500x2355 | 7.2 |
| 125/3200 | 1250 | 3200 | 2600 | 320 | 145 | 405 | 7.5 | 3300x1570x2470 | 8.2 |
| 125/4000 | 1250 | 4000 | 3200 | 400 | 145 | 405 | 7.5 | 4100x1570x2520 | 9.2 |
| 125/5000 | 1250 | 5000 | 3800 | 320 | 145 | 405 | 7.5 | 5100x1570x2700 | 11.5 |
| 125/6000 | 1250 | 6000 | 4500 | 320 | 145 | 405 | 7.5 | 6100x1570x2800 | 14.5 |
| 160/3200 | 1600 | 3200 | 2500 | 320 | 145 | 415 | 11 | 3300x1600x2525 | 11 |
| 160/4000 | 1600 | 4000 | 3000 | 320 | 145 | 415 | 11 | 4100x1600x2595 | 12.8 |
| 160/5000 | 1600 | 5000 | 3800 | 320 | 145 | 415 | 11 | 5100x1600x2900 | 16.5 |
| 160/6000 | 1600 | 6000 | 4500 | 320 | 145 | 415 | 11 | 6100x1600x3000 | 18.8 |
| 200/3200 | 2000 | 3200 | 2500 | 320 | 145 | 420 | 11 | 3300x1800x2685 | 12.5 |
| 200/4000 | 2000 | 4000 | 3000 | 320 | 145 | 420 | 11 | 4100x1800x2775 | 14.2 |
| 200/5000 | 2000 | 5000 | 3800 | 320 | 145 | 420 | 11 | 5100x1800x3050 | 19 |
| 200/6000 | 2000 | 6000 | 4500 | 320 | 145 | 420 | 11 | 6100x1800x3150 | 22 |
| 200/3200 | 2500 | 3200 | 2200 | 400 | 195 | 430 | 15 | 3300x1890x2875 | 14 |
| 250/4000 | 2500 | 4000 | 3000 | 400 | 195 | 435 | 15 | 4100x1890x2920 | 16 |
| 250/5000 | 2500 | 5000 | 3800 | 400 | 195 | 435 | 15 | 5100x1890x3200 | 22 |
| 250/6000 | 2500 | 6000 | 4500 | 400 | 195 | 435 | 15 | 6100x1890x3320 | 26 |
| 300/3200 | 3000 | 3200 | 2200 | 400 | 245 | 490 | 22 | 3300x2150x3160 | 18 |
| 300/4000 | 3000 | 4000 | 2800 | 400 | 245 | 490 | 22 | 4100x2150x3200 | 20.5 |
| 300/5000 | 3000 | 5000 | 3800 | 400 | 245 | 490 | 22 | 5100x2150x3350 | 25 |
| 300/6000 | 3000 | 6000 | 4500 | 400 | 245 | 490 | 22 | 6100x2150x3500 | 29 |
| 400/4000 | 4000 | 4000 | 2800 | 400 | 245 | 495 | 30 | 4100x2310x3500 | 28 |
| 400/5000 | 4000 | 5000 | 3800 | 400 | 245 | 495 | 30 | 5100x2310x3620 | 33 |
| 400/6000 | 4000 | 6000 | 4500 | 400 | 245 | 495 | 30 | 6100x2310x3750 | 38 |
| 500/4000 | 5000 | 4000 | 2800 | 500 | 245 | 505 | 37 | 4100x2450x3650 | 34 |
