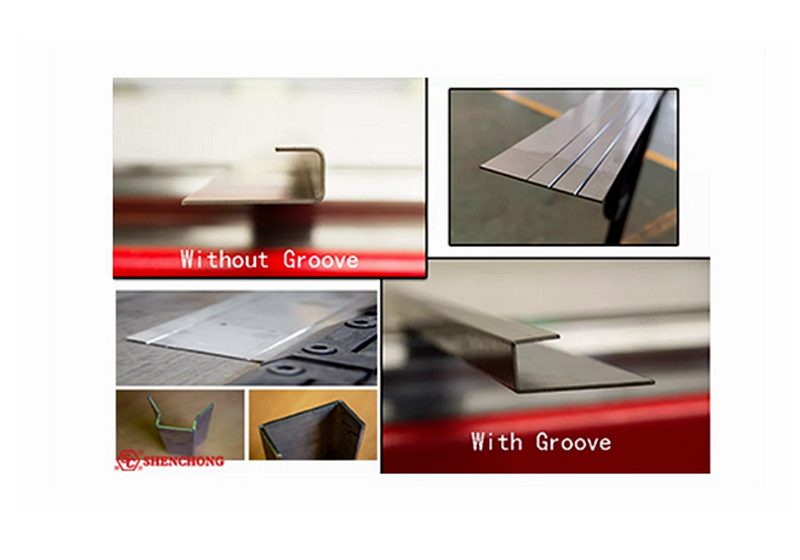

Основная функция станка для обработки V-образных канавок с ЧПУ – сделать лист более красивым после гибки и формовки. Высокая стабильность. Сильная жесткость. Удобное использование. Высокая точность, низкий уровень шума, низкое энергопотребление.
Свяжитесь с нами
Горизонтальный станок для нарезки V-образных канавок с ЧПУ — это оборудование для нарезки V-образных канавок, специально разработанное для металлических листов.

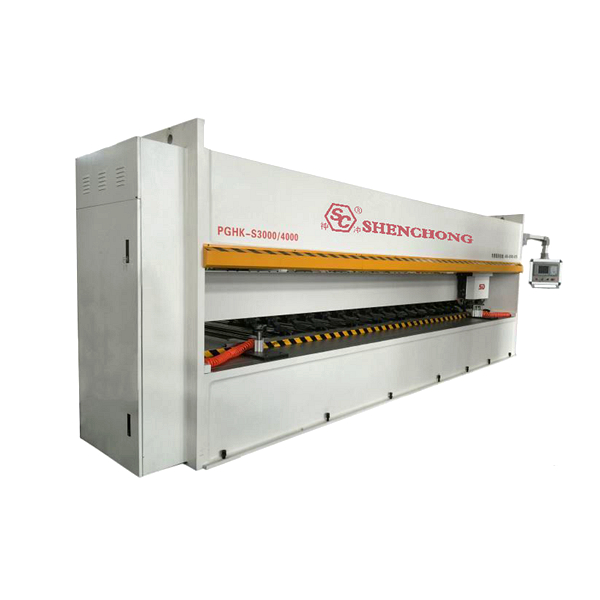

Горизонтальный V-образный пазовый станок с ЧПУ на продажу
Толщина листа: до 6 мм.
Длина доски: максимум 6000 мм
Горизонтальный V-образный пазовый станок с ЧПУ представляет собой устройство с V-образными пазами, предназначенное для металлических листов.
- Станок с ЧПУ с горизонтальной канавкой использует сварку высокопрочных стальных пластин.Сварочное напряжение устраняется за счет термообработки изоляции.Высокая прочность и хорошая стабильность.
- Обрабатываемые детали подаются с передней части. Гидравлический зажим, гидравлическая прижимная пластина. Высокая степень автоматизации и простота в эксплуатации.
- Независимо регулируемая рабочая поверхность.

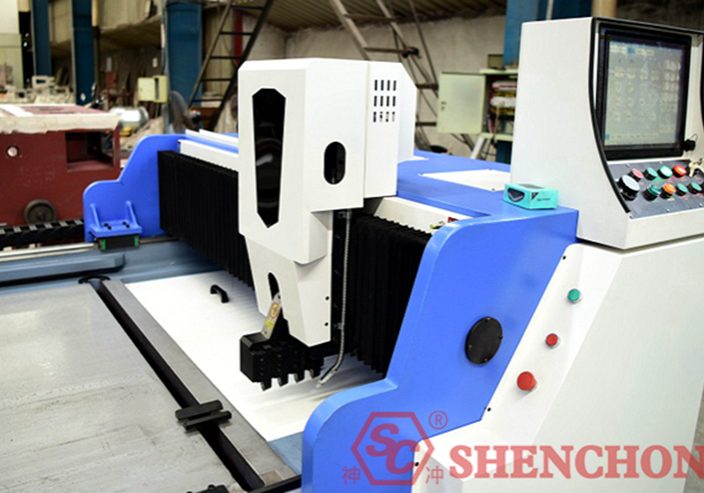

- Держатель инструмента с сервоприводом: большой вращающий момент, высокая скорость сложения и вычитания, точное позиционирование и высокая эффективность.
- Шпиндель оснащен зубчатым и реечным приводом: высокая жесткость, небольшое сопротивление, значительно повышают энергоэффективность и экономят энергию.
- Подходит для пластин толщиной менее 3 мм.
- Низкие требования к операторам.
- При нарезании V-образных канавок пользователям не нужно перемещать листовой металл. И не поцарапает поверхность пластины.
- После прорезки мусор легко убирать.
- Цена станка с горизонтальным V-образным пазом ниже, чем у вертикального типа.
- Станок для горизонтальной нарезки V-образных канавок — хороший выбор для производителей декора.
- Высокая стабильность, высокая жесткость, а также удобство в использовании.

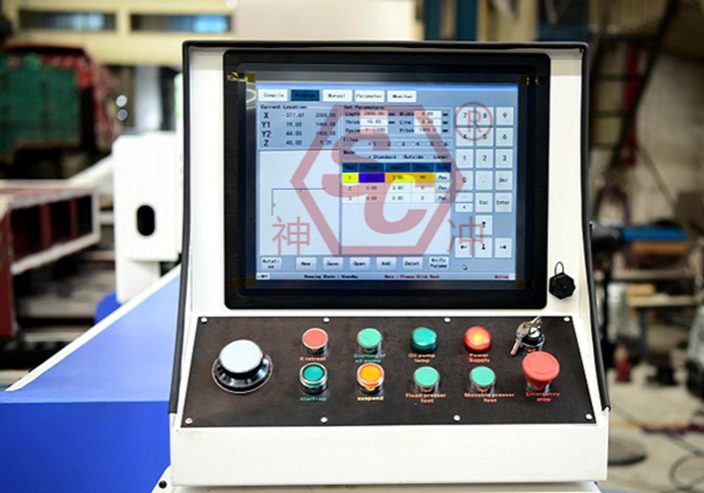

- Система управления ЧПУ имеет несколько параметров на выбор, имеет большой объем памяти и проста в эксплуатации.
- Система управления ЧПУ имеет 5-осевой серводвигатель переменного тока, обеспечивающий высокую точность управления.
Ось X1 → движение луча управления
Ось X2 → перемещение вспомогательной балки с двойным приводом
Ось Y1 → контролировать движение ножевой балки влево и вправо.
Ось Y2 → контролировать движение масляного цилиндра
Ось Z → контролировать верхнее и нижнее движение ножевой балки
- Имеет 3-10 режущую структуру, значительно повышает эффективность резки, а также может повысить качество резки.
- Используйте шарико-винтовую и линейную направляющую, зубчатую и реечную передачу для повышения долговечности и точности машины. Точность повторного позиционирования составляет ± 0,01 мм.
| Технические характеристики | 3200 | 4000 | 5000 | 6000 | Unit |
| Ширина канавки | 1250/1500 | 1250/1500 | 1250/1500 | 1250/1500 | mm |
| Длина длины | 3200 | 4000 | 5000 | 6000 | mm |
| Толщина канавки (Нержавеющая сталь) | 4 | 4 | 4 | 4 | mm |
| Минимальная толщина пластины | 0.4 | 0.4 | 0.4 | 0.4 | mm |
| Минимальное боковое расстояние | 8 | 8 | 8 | 8 | mm |
| Рабочая скорость оси X | 70 | 70 | 70 | 70 | m/min |
| Скорость возврата оси X | 80 | 80 | 80 | 80 | m/min |
| Максимальное расстояние оси Y1 | 1250/1500 | 1250/1500 | 1250/1500 | 1250/1500 | mm |
| Скорость перемещения оси Y1 | 20 | 20 | 20 | 20 | m/min |
| Разрешение оси Y1 | 0.001 | 0.001 | 0.001 | 0.001 | mm |
| Повторите точность позиционирования | ±0.01 | ±0.01 | ±0.01 | ±0.01 | mm |
| Разрешение оси Z | 0.001 | 0.001 | 0.001 | 0.001 | mm |
| Повторите точность позиционирования | ±0.01 | ±0.01 | ±0.01 | ±0.01 | mm |
| Мощность двигателя (ось X) | 5.5 | 5.5 | 5.5 | 5.5 | KW |
| Мощность двигателя (ось Y1.Y2.Z) | 1 | 1 | 1 | 1 | KW |
| Размер машины (длина) | 5430 | 6230 | 7230 | 8230 | mm |
| Ширина машины | 2230/2480 | 2230/2480 | 2230/2480 | 2230/2480 | mm |
| Высота машины | 1560 | 1560 | 1560 | 1560 | mm |
| Вес машины | 7500/8000 | 8000/8600 | 9000/9800 | 10000/11000 | KGS |
Вертикальный V-образный пазовый станок с ЧПУ имеет рамную конструкцию и высокопрочное болтовое соединение. Общая жесткость хорошая, деформация небольшая.
- Машина состоит из основания машины, поперечины, вала лезвия, системы ЧПУ, системы гидравлического прессования плит, системы сжатого воздуха и охлаждающей жидкости.
- Вся конструкция представляет собой рамную вертикальную конструкцию. Цельная стальная пластина с цельной сваркой и высокопрочное болтовое соединение. Сильное сопротивление.
- Использование большой закалочной печи для устранения стресса. Хорошая стабильность.
- Высокоточный шариковый винт в качестве элемента передачи мощности. Высокая точность, низкий уровень шума, низкое энергопотребление.
- Регулируемая подвижная рабочая поверхность обеспечивает точную глубину прорези для каждой детали.
- Разработка программы числового управления разумна и проста в освоении.
- Подходит для пластин толщиной 3-5 мм.
- Используется для обработки канавок на пластинах специальной формы.
- Лучше для алюминиевой пластины
При горизонтальном размещении поверхность алюминиевой пластины может стать неровной. Если вы используете станок с горизонтальными V-образными канавками, алюминиевая пластина, скорее всего, сломается.
- Цена относительно высокая по сравнению с горизонтальной моделью.
- При использовании станка для обработки вертикальных V-образных канавок пользователям необходимо перемещать пластину. И есть определенные требования к площадке и пространству.
- Высокая стабильность, высокая жесткость, а также удобство в использовании.
- Система управления ЧПУ имеет несколько параметров на выбор, имеет большой объем памяти и проста в эксплуатации.
Система управления ЧПУ имеет 3 оси, 3 оси - это серводвигатель переменного тока, обеспечивающий высокую точность управления.
- Рабочий стол станка из углеродистой инструментальной стали. Твердость после закалки достигает HRC55 и более. Износ поверхности стола небольшой и его можно изменить.
- Имеет 3-10 режущую структуру, значительно повышает эффективность резки, а также может повысить качество резки.
- Используйте шарико-винтовую и линейную направляющую, зубчатую и реечную передачу для повышения долговечности и точности машины. Точность повторного позиционирования составляет ± 0,03 мм.
| Технические параметры | 3200mm | 4000mm | 5000mm | 6000mm |
| Толщина канавок (мм) | 0.3-6 | 0.3-6 | 0.3-6 | 0.3-6 |
| Длина канавки (мм) | 4000 | 4000 | 4000 | 4000 |
| Технические параметры | 3201mm | 850-1500 | 850-1500 | 850-1500 |
| Толщина канавок (мм) | 0.3-7 | 15-60 | 15-60 | 15-60 |
| Длина канавки (мм) | 4001 | 2.25 | 2.25 | 2.25 |
| Технические параметры | 3202mm | 0.5-5 | 0.5-5 | 0.5-5 |
| Толщина канавок (мм) | 0.3-8 | 0.01 | 0.01 | 0.01 |
| Длина канавки (мм) | 4002 | 0.05 | 0.05 | 0.05 |
| Технические параметры | 3203mm | 0.01 | 0.01 | 0.01 |
| Толщина канавок (мм) | 0.3-9 | 0.02 | 0.02 | 0.02 |
| Длина канавки (мм) | 4003 | W=4 | W=4 | W=4 |
| Технические параметры | 3204mm | W=1 | W=1 | W=1 |
| Толщина канавок (мм) | 0.3-10 | W=0.4 | W=0.4 | W=0.4 |
| Длина канавки (мм) | 4004 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 |
| Размер (Д*Ш*В) | 5000*2200*2100 | 5800*2200*2100 | 6800*2200*2100 | 7800*2200*2100 |

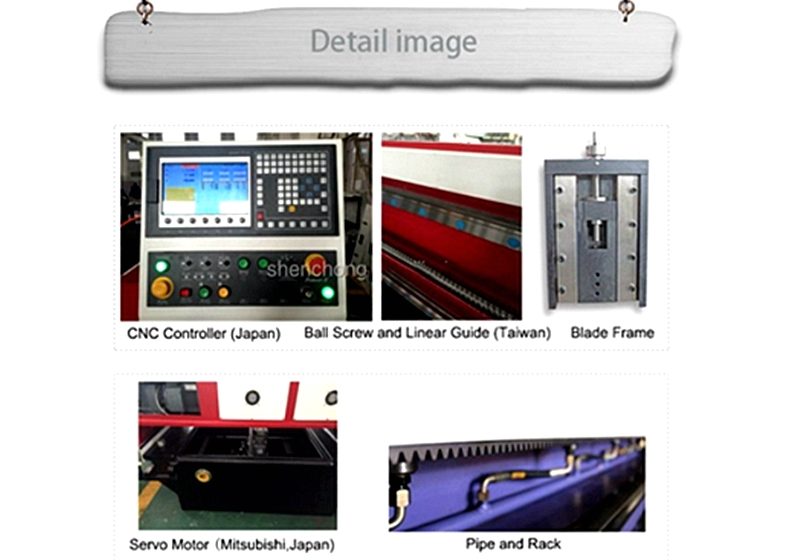

- Система ЧПУ: Япония
- Гидравлическая система: известный тайваньский бренд
- Преобразователь частоты: Mitsubishi
- Серводвигатель: Mitsubishi
- Уплотнительное кольцо: VALQUA, Япония.
- Мотор: ШИТЬ
- Воздушный переключатель: Шнайдер
- Контактор: Шнайдер
- Выключатель и кнопка: Schneider
- Реле: Шнайдер
- Лезвия: KORLOY, Корея.

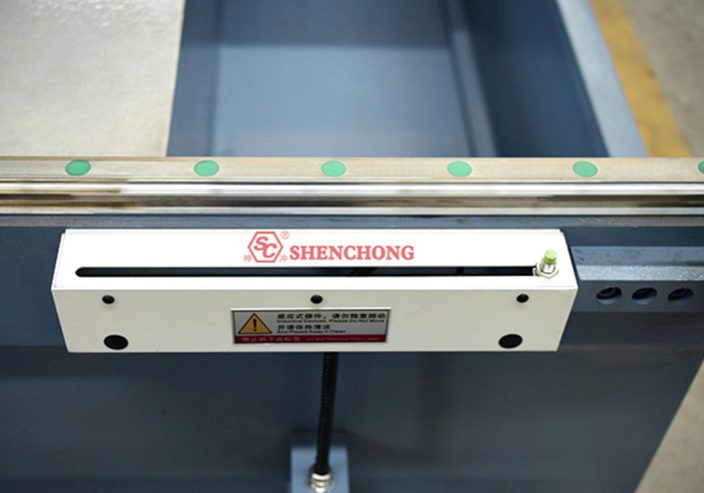

- Линейный гид: HINWIN, Тайвань.
- Провод: IGUS, Германия.
Станок для обработки V-образных канавок Shenchong RGEK с использованием гидравлического зажима к фиксированному, гибкому зажимному и разгрузочному устройству.
Гидравлическая система зажима фиксирована, используется гибкое зажимное и разгрузочное устройство: высокоточная система наведения, система измерения положения и функция гидравлического баланса, чтобы, насколько это возможно, удовлетворить потребности обрабатывающей доски без царапин.

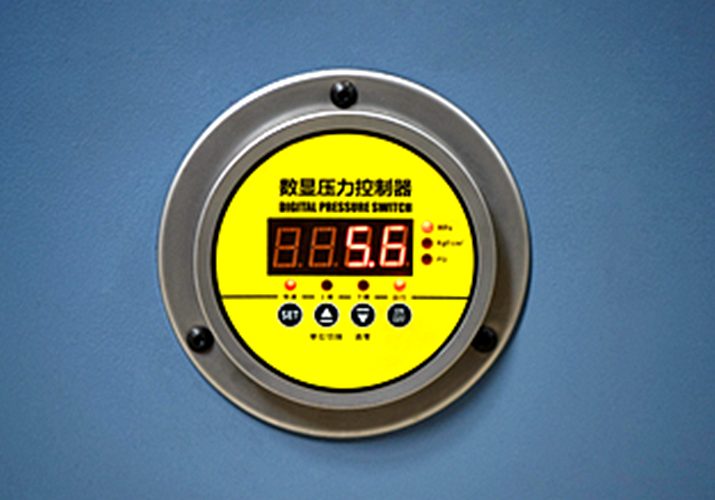

Гидравлическое сжатие, надежное сжатие, дополнительная компенсация аккумулятора гидравлической системы, работа зазора двигателя, экономия энергии, контроль температуры масла.

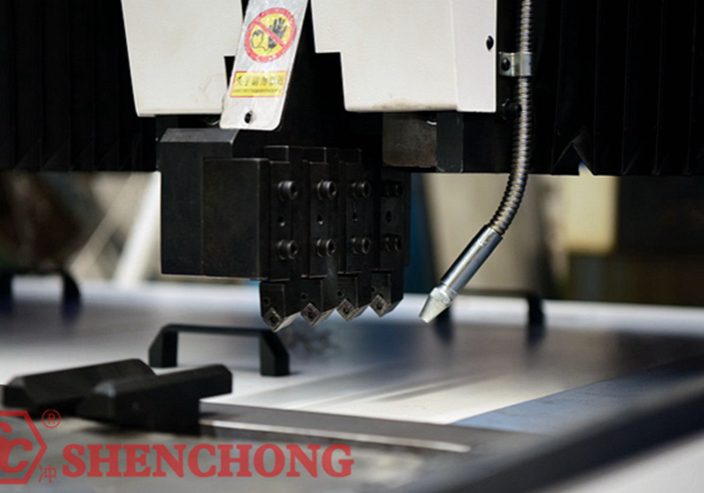

Станок для обработки V-образных канавок с 4-мя ножами для обработки V-образного паза, поэтому объем резки распределяется равномерно, что снижает деформацию заготовки.
И дополнительная система микроохлаждения для продления срока службы инструмента и снижения производственных затрат.
Держатель ножа станка для обработки V-образных канавок RGEK сохраняет тихий шариковый винт SFSR и линейную направляющую перезарядки ролика QR, поэтому точность высокая.
В балке станка для обработки V-образных канавок RGEK используются косозубые шестерни из оловянной бронзы, 45 закаленных и расположенных стальных поковок косозубых шестерен и бесшумный рельсовый привод QH.
Регулируемая частота вращения, процесс резки плавный и эффективный.
Встроенное устройство с ЧПУ, использующее операционную платформу WINDOWS в режиме реального времени, обеспечивает максимальную стабильность работы устройства, поддерживает мгновенное отключение.

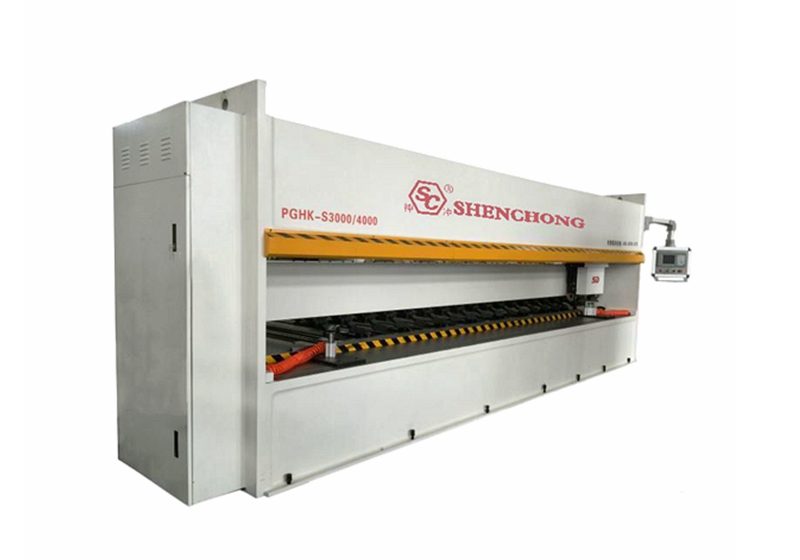

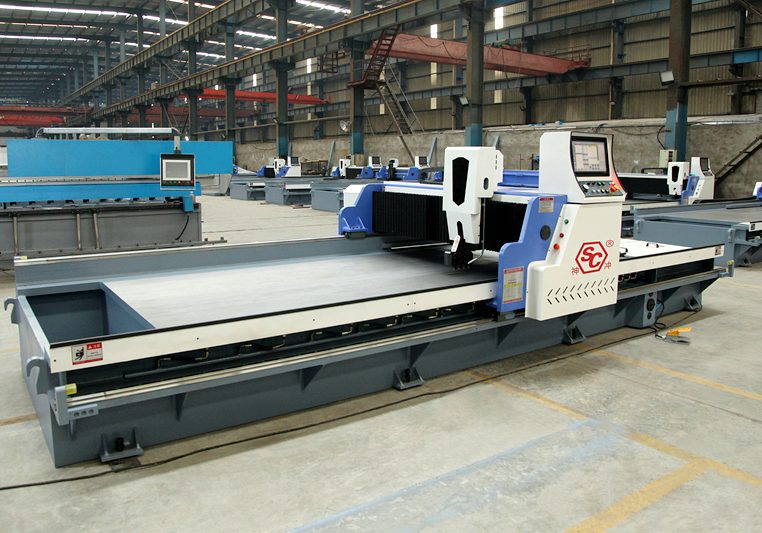

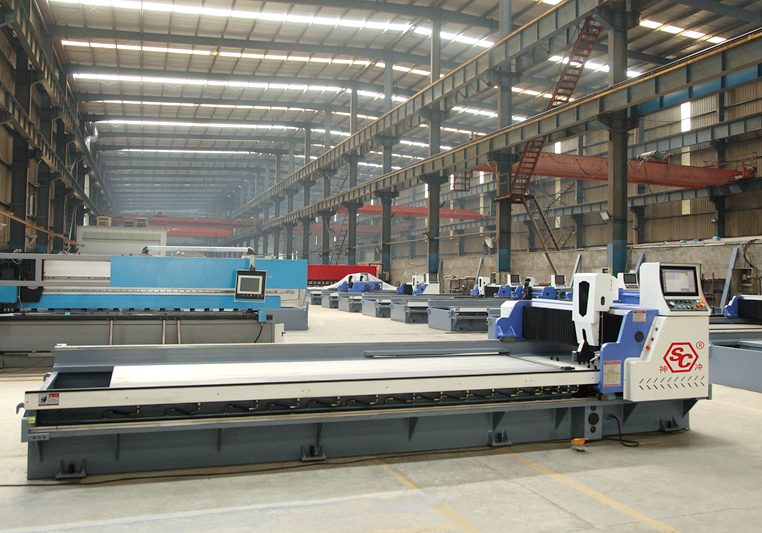

Станок для обработки листового металла с горизонтальным пазом V 1500x4000 мм

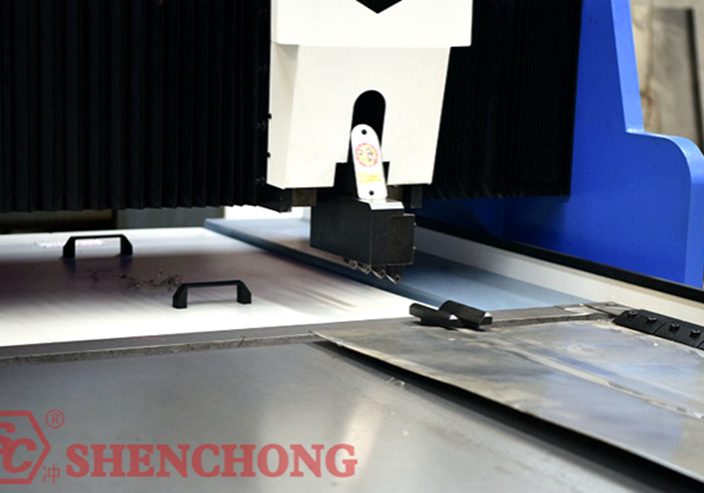

- Используйте V-образный пазовый станок с ЧПУ, чтобы выровнять и строгать v-образную канавку в том месте, где металлическую пластину необходимо согнуть.
- После обработки канавок вы можете использовать общую форму для гибки специального материала закрытой формы на обычных гибочных станках.
- Железную пластину после проточки легче сгибать. И тогда качество и форма гибки листогибочного пресса будут лучше.
- Станок с горизонтальными пазами подходит для прорезки больших листов металла с высокими требованиями.
